Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Τρέχουσα εκτίμηση: | 1.0AMP | ContacContact Resistancet: | 20mΩ Max |
---|---|---|---|
Αντισταθείτε την τάση: | 500V AC/DC | Αντίσταση μόνωσης: | 1000MΩ λ. |
Θερμοκρασία λειτουργίας: | -40℃ σε +105℃ | Επένδυση επαφών: | Au ή Sn άνω του Νι |
εφαρμογή: | Μηχανή ναυσιπλοΐας/μεταλλείας/έξυπνο σπίτι | ||
Υψηλό φως: | συνδετήρες καρφιτσών πινάκων κυκλωμάτων,η επιφάνεια τοποθετεί την επιγραφή καρφιτσών |

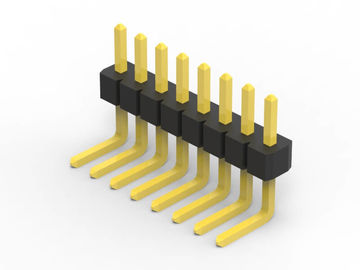

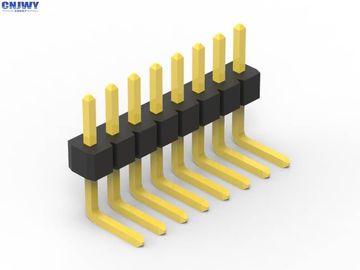

Μακριά αρσενικών καρφιτσών πόδια συνδετήρων επιγραφών που κάμπτουν μέσω του μαύρου μονωτή τρυπών
Τι είναι ένας συνδετήρας PCB;
Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων είναι συστήματα σύνδεσης που τοποθετούνται σε PCBs. Χαρακτηριστικά οι συνδετήρες PCB χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Παρέχουν μια εύκολη μέθοδο σχεδίου για την κατασκευή, δεδομένου ότι το PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής.
Προσανατολισμοί συνδετήρων PCB
Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμού:
Άλλα ονόματα για τους συνδετήρες PCB
Οι συνδετήρες PCB μπορούν να μαθευτούν δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Οι αρσενικοί συνδετήρες PCB αναφέρονται συχνά ως επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών. Οι θηλυκοί συνδετήρες PCB μπορούν να κληθούν τις υποδοχές, τα δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.
Γιατί επιλέξτε CNJWY
Αυτόματη παραγωγή
Περισσότερο από 80% CNJWY τα προϊόντα γίνονται από τις αυτόματες γραμμές συνελεύσεων. Όπως ευφυείς είναι όλο και περισσότεροι ευρέως σε λειτουργία, θα μπορούσαμε μόνο να προσαρμοστούμε στην ανάπτυξη της The Times, έτσι ώστε να μπορούμε να παρέχουμε τα πιό κατάλληλα προϊόντα στους πελάτες μας.
Παράδοση εγκαίρως
Κάθε πελάτης είναι διακριτικός, έτσι πρέπει να καταστήσουμε κάθε παράδοση έγκαιρη για να λατρεψουμε κάθε πιθανότητα που δίνεται από τους πελάτες μας.
Κάνετε την αξία
Η επιχείρηση είναι όπως ένα μακρύ ταξίδι. Η αξία είναι οι απόψεις σχετικά με τον τρόπο. Η παραγωγή της αξίας για τους πελάτες πρόκειται να κάνει την αξία για την επιχείρηση, δεδομένου ότι αμοιβαίος win-win είναι ο στόχος μας.
Στιγμιαία απάντηση
Καθένας θα πάρει στο πρόβλημα κατά περιόδους, όπως το χρόνο απασχόλησης. Η στιγμιαία απάντηση να είναι δυνατή να λύσει τους πελάτες προβλημάτων συναντιέται εγκαίρως.
Προδιαγραφές:
1. Πίσσα: 1.00mm (0,039»)
2. Όνομα συνδετήρων: Συνδετήρας PCB/επιγραφή καρφιτσών
3. Υλικό μόνωσης: PA6T UL 94-V0
4. Υλικό επαφών: Κράμα χαλκού
5. Τοποθετώντας τύπος: Μέσω της τρύπας
6. Αριθμός υπόλοιπου κόσμου: Ενιαίος
7. Η επαφή τελειώνει: Χρυσός πέρα από το νικέλιο
8. Λήξη: Ύλη συγκολλήσεως
9. Χρώμα: Μαύρος
10. Τρέχουσα εκτίμηση: 1.0 AMP
11. Αντισταθείτε την τάση: 500V AC/DC
12. Αντίσταση επαφών: 20mΩ Max
13. Μορφή επαφών: Τετραγωνική καρφίτσα
14. Μήκος καρφιτσών: Προσαρμογή
15. Καρφίτσα διαθέσιμη: 2 καρφίτσες σε 80 καρφίτσες
Εφαρμογή προϊόντων:
Αρσενική επιγραφή καρφιτσών που χρησιμοποιείται ευρέως στη διαφορετική βιομηχανία όπως αυτοκίνητος, ιατρικός εξοπλισμός, υπολογιστής και ούτω καθεξής. όπως κάτω από την εικόνα είναι σενάρια εφαρμογής. η εικόνα είναι περιορισμός, για περισσότερη λεπτομέρεια μπορείτε άμεσα να έρθετε σε επαφή με την ομάδα πωλήσεών μας.
