Συνήθεια SMD/αρσενικός συνδετήρας 1,27 επιγραφών PCB SMT καρφίτσα χιλ. 2 στην καρφίτσα 50

Κίνα ShenZhen JWY Electronic Co.,Ltd Πιστοποιήσεις
Κίνα ShenZhen JWY Electronic Co.,Ltd Πιστοποιήσεις
Τα προϊόντα τους είναι συμπαθητικά με τις κόσμιες τιμές. Και επίσης η δυνατότητα ανεφοδιασμού τους είναι καταπληκτική, το οποίο είναι σε θέση να καταστήσει τη χρονική ανοχή τόσο εντυπωσιακή.

—— Mr.Formosa

Ποικίλα προϊόντα με υψηλό - η ποιότητα και οι καταπληκτικές τιμές, και επίσης η γρήγορη απάντηση με όλες τις ενέργειες είναι οι υπηρεσίες τι είναι κάνοντας:) πηγαίνοντας τύποι συντηρήσεων!

—— Mr.Rajiv

Η ιδιαίτερη προσαρμοσμένη υπηρεσία είναι τι με οδηγεί για να αγοράσει από τους. Τύποι ευχαριστιών, θα κάναμε περισσότερες επιχειρήσεις στο ερχόμενο μέλλον στα σίγουρα.

—— Mr.Michael

Είμαι Online Chat Now

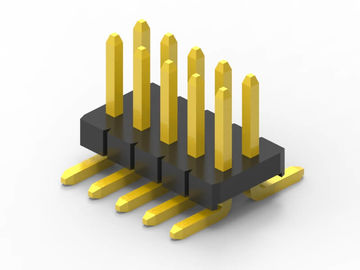

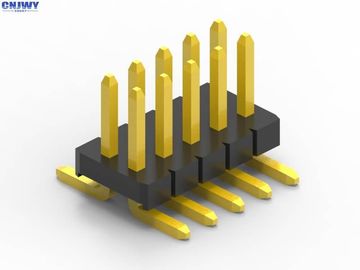

Συνήθεια SMD/αρσενικός συνδετήρας 1,27 επιγραφών PCB SMT καρφίτσα χιλ. 2 στην καρφίτσα 50

Custom SMD / SMT Male PCB Header Connector 1.27 Mm 2 Pin  To 50 Pin
Custom SMD / SMT Male PCB Header Connector 1.27 Mm 2 Pin  To 50 Pin Custom SMD / SMT Male PCB Header Connector 1.27 Mm 2 Pin  To 50 Pin

Μεγάλες Εικόνας :  Συνήθεια SMD/αρσενικός συνδετήρας 1,27 επιγραφών PCB SMT καρφίτσα χιλ. 2 στην καρφίτσα 50

Λεπτομέρειες:

Τόπος καταγωγής: Κίνα
Μάρκα: JWY
Πιστοποίηση: UL/SGS/RoHs/REACH
Αριθμό μοντέλου: St127-

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 2Kpcs
Τιμή: Negotiation
Συσκευασία λεπτομέρειες: PE/Tray/Tube/Tape/Reel συσκευασία
Χρόνος παράδοσης: 7 έως 15 εργάσιμες ημέρες
Όροι πληρωμής: T/T & Western Union
Δυνατότητα προσφοράς: 100000pcs ανά ημέρα
Λεπτομερής Περιγραφή Προϊόντος
Τρέχουσα εκτίμηση: 1.0AMP ContacContact Resistancet: 20mΩ Max
Αντισταθείτε την τάση: 500V AC/DC Αντίσταση μόνωσης: 1000MΩ λ.
Θερμοκρασία λειτουργίας: -40℃ σε +105℃ Υλικό επαφών: Ορείχαλκος
Επένδυση επαφών: Au ή Sn άνω του Νι Υλικό μονωτών: PA6T/PA9T/PBT+30% GF (UL94V-0)
Υψηλό φως:

θηλυκή επιγραφή PCB

,

Συνδετήρας PCB σωστής γωνίας

αρσενικός συνδετήρας επιγραφών καρφιτσών 1,27 χιλ. με το εξέλικτρο ΚΑΠ που συσκευάζει τον τύπο SMT



Προδιαγραφές:



1. Πίσσα: 1.27mm (0,079»)

2. Όνομα συνδετήρων: Συνδετήρας PCB/επιγραφή καρφιτσών

3. Υλικό μόνωσης: PA6T UL 94-V0

4. Υλικό επαφών: Κράμα χαλκού

5: Τοποθετώντας τύπος: SMD/SMT

6: Αριθμός υπόλοιπου κόσμου: Διπλός

7: Η επαφή τελειώνει: Χρυσός πέρα από το νικέλιο

8: Λήξη: Ύλη συγκολλήσεως

9: Τα πρότυπα χρώματος (μαύρα) ή προσαρμόζονται

10: Τρέχουσα εκτίμηση: 1.0 AMP

11: Αντισταθείτε την τάση: 500 Β AC/DC

12: Αντίσταση επαφών: 20mΩ Max

13: Μορφή επαφών: Τετραγωνική καρφίτσα

14: Μήκος καρφιτσών: Προσαρμογή

15: Καρφίτσα διαθέσιμη: 2 καρφίτσες σε 50 καρφίτσες



Τι είναι ένας συνδετήρας PCB;

Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων είναι συστήματα σύνδεσης που τοποθετούνται σε PCBs. Χαρακτηριστικά οι συνδετήρες PCB χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Παρέχουν μια εύκολη μέθοδο σχεδίου για την κατασκευή, δεδομένου ότι το PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής.



Προσανατολισμοί συνδετήρων PCB

Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμού:

  • Παράλληλος ή ημιώροφος – και οι δύο συνδετήρες είναι κάθετος προσανατολισμός
  • 90 βαθμός, σωστή γωνία, μητρική κάρτα Daughterboard – ένας συνδετήρας είναι κάθετος, ένας οριζόντιος
  • 180 βαθμός, συνεπίπεδος, άκρη--άκρη – και οι δύο συνδετήρες είναι οριζόντιος προσανατολισμός.



Άλλα ονόματα για τους συνδετήρες PCB

Οι συνδετήρες PCB μπορούν να μαθευτούν δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Οι αρσενικοί συνδετήρες PCB αναφέρονται συχνά ως επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών. Οι θηλυκοί συνδετήρες PCB μπορούν να κληθούν τις υποδοχές, τα δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.



Εφαρμογή προϊόντων:



Αρσενική επιγραφή καρφιτσών που χρησιμοποιείται ευρέως στη διαφορετική βιομηχανία όπως αυτοκίνητος, ιατρικός εξοπλισμός, υπολογιστής και ούτω καθεξής. όπως κάτω από την εικόνα είναι σενάρια εφαρμογής. η εικόνα είναι περιορισμός, για περισσότερη λεπτομέρεια που μπορείτε άμεσα να έρθετε σε επαφή με με το τσάι πωλήσεών μας
