Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα προϊόντων: | Συνδετήρας επιγραφών PCB | Τόνος: | 2.54mm |
---|---|---|---|
Αριθμός υπόλοιπου κόσμου: | Ενιαία | Υλικό επαφών: | Ορείχαλκος |
Τρέχουσα εκτίμηση: | 3.0 AMP | Η επαφή τελειώνει: | χρυσός πέρα από το νικέλιο |
Υψηλό φως: | συνδετήρας καρφιτσών PCB,θηλυκή επιγραφή PCB |

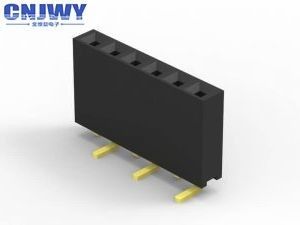

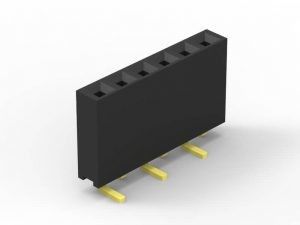

2.54 ενιαίος τύπος υπόλοιπου κόσμου SMT συνδετήρων επιγραφών PCB πισσών με τη χρυσή λάμψη
Τι είναι ένας συνδετήρας PCB;
Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων συνδέουν τα συστήματα, τα οποία χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Δεδομένου ότι PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής, παρέχοντας μια εύκολη μέθοδο σχεδίου για την κατασκευή.
Προσανατολισμοί συνδετήρων PCB
Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμών: Παράλληλος ή ημιώροφος – και οι δύο συνδετήρες είναι κάθετος προσανατολισμός 90 βαθμός, σωστή γωνία, μητρική κάρτα Daughterboard – ένας συνδετήρας είναι κάθετος, ένας οριζόντιος 180 βαθμός, συνεπίπεδος, άκρη--άκρη – και οι δύο συνδετήρες είναι οριζόντιος προσανατολισμός.
Άλλα ονόματα για τους συνδετήρες PCB
Οι συνδετήρες PCB είναι γνωστοί δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Υπάρχουν επίσης μερικά άλλα ονόματα για τους συνδετήρες PCB: Οι αρσενικοί συνδετήρες PCB αναφέρθηκαν συνήθως στις επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών, ενώ θηλυκοί συνδετήρες PCB που ονομάζονται ως υποδοχές, δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.
Προδιαγραφές:
1. Πίσσα: 2.54mm (0,01»)
2. Όνομα συνδετήρων: Συνδετήρας PCB/θηλυκή επιγραφή
3. Υλικό μόνωσης: PBTUL 94-V0
4. Υλικό επαφών: Κράμα χαλκού
5. Τοποθετώντας τύπος: SMT
6. Αριθμός υπόλοιπου κόσμου: Ενιαίος
7. Η επαφή τελειώνει: Χρυσός πέρα από το νικέλιο
8. Λήξη: Ύλη συγκολλήσεως
9. Χρώμα: Μαύρος
10. Τρέχουσα εκτίμηση: 3.0 AMP
11. Αντισταθείτε την τάση: 500V AC/DC
12. Αντίσταση επαφών: 20mΩ Max
13. Μορφή επαφών: Τετραγωνική καρφίτσα
14. Μήκος καρφιτσών: Προσαρμογή
15. Καρφίτσα διαθέσιμη: 2 καρφίτσες σε 50 καρφίτσες
Γιατί επιλέξτε CNJWY
Αυτόματη παραγωγή
Περισσότερο από 80% CNJWY τα προϊόντα γίνονται από τις αυτόματες γραμμές συνελεύσεων. Όπως ευφυείς είναι όλο και περισσότεροι ευρέως σε λειτουργία, θα μπορούσαμε μόνο να προσαρμόσουμε την ανάπτυξη της The Times, έτσι ώστε να μπορούμε να παρέχουμε τα περισσότερα κατάλληλα προϊόντα στους πελάτες μας.
Παράδοση εγκαίρως
Κάθε πελάτης είναι διακριτικός, έτσι πρέπει να καταστήσουμε κάθε παράδοση έγκαιρη για να λατρεψουμε κάθε πιθανότητα που δίνεται από τους πελάτες μας.
Κάνετε την αξία
Η επιχείρηση είναι όπως ένα μακρύ ταξίδι. Η αξία είναι οι απόψεις σχετικά με τον τρόπο. Η παραγωγή της αξίας για τους πελάτες πρόκειται να κάνει την αξία για την επιχείρηση, δεδομένου ότι αμοιβαίος win-win είναι ο στόχος μας.
Στιγμιαία απάντηση
Καθένας θα πάρει στο πρόβλημα κατά περιόδους, όπως το χρόνο απασχόλησης. Η στιγμιαία απάντηση να είναι δυνατή να λύσει τους πελάτες προβλημάτων συναντιέται εγκαίρως.
Εφαρμογή προϊόντων:
Συνδετήρας επιγραφών PCB που χρησιμοποιείται ευρέως στη διαφορετική βιομηχανία όπως αυτοκίνητος, ιατρικός εξοπλισμός, υπολογιστής και ούτω καθεξής. όπως κάτω από την εικόνα είναι σενάρια εφαρμογής. η εικόνα είναι περιορισμός, για περισσότερη λεπτομέρεια που μπορείτε άμεσα να έρθετε σε επαφή με με την ομάδα πωλήσεών μας
