Αριθμός υπόλοιπου κόσμου: | 3rows | Αντισταθείτε την τάση: | 500V AC/DC |
---|---|---|---|
Αντίσταση μόνωσης: | 1000MΩ λ. | Θερμοκρασία λειτουργίας: | -40℃ σε +105℃ |
Υλικό επαφών: | Χαλκός φωσφόρων | Τρέχουσα εκτίμηση: | 3AMP |
Υψηλό φως: | θηλυκή επιγραφή σωστής γωνίας,2 χιλ. ρίχνουν το θηλυκό συνδετήρα |

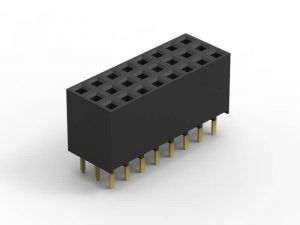

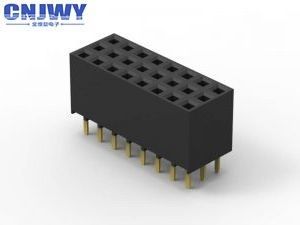

2.54mm τρία θηλυκός συνδετήρας επιγραφών υπόλοιπου κόσμου 6Pins που εφαρμόζεται κατ' ευθείαν στο έξυπνο σπίτι
Προδιαγραφές:
1. Πίσσα: 2.54mm (0,1»)
2. Όνομα συνδετήρων: Συνδετήρας PCB/θηλυκή επιγραφή
3. Υλικό μόνωσης: PA9T UL 94-V0
4. Υλικό επαφών: Κράμα χαλκού
5: Τοποθετώντας τύπος: Μέσω της τρύπας
6: Αριθμός υπόλοιπου κόσμου: Ενιαίος
7: Η επαφή τελειώνει: Χρυσός πέρα από το νικέλιο
8: Λήξη: Ύλη συγκολλήσεως
9: Χρώμα: Μαύρος
10: Τρέχουσα εκτίμηση: 2.0A
11: Αντισταθείτε την τάση: 500V AC/DC
12: Αντίσταση επαφών: 20mΩ Max
13: Μήκος καρφιτσών: Προσαρμογή
14: Καρφίτσα διαθέσιμη: 2Pins σε 40Pins
15. Αριθμός υπόλοιπου κόσμου: 3Rows
16. Στερεώνοντας τύπος: Αντιφατικός
17. Ύφος: Πίνακας που επιβιβάζεται
18. Τύπος επαφών: Θηλυκή υποδοχή
Τι είναι ένας συνδετήρας PCB;
Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων συνδέουν τα συστήματα, τα οποία χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Δεδομένου ότι PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής, παρέχοντας μια εύκολη μέθοδο σχεδίου για την κατασκευή.
Προσανατολισμοί συνδετήρων PCB
Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμών: Παράλληλος ή ημιώροφος – και οι δύο συνδετήρες είναι κάθετος προσανατολισμός 90 βαθμός, σωστή γωνία, μητρική κάρτα Daughterboard – ένας συνδετήρας είναι κάθετος, ένας οριζόντιος 180 βαθμός, συνεπίπεδος, άκρη--άκρη – και οι δύο συνδετήρες είναι οριζόντιος προσανατολισμός.
Άλλα ονόματα για τους συνδετήρες PCB
Οι συνδετήρες PCB είναι γνωστοί δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Υπάρχουν επίσης μερικά άλλα ονόματα για τους συνδετήρες PCB: Οι αρσενικοί συνδετήρες PCB αναφέρθηκαν συνήθως στις επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών, ενώ θηλυκοί συνδετήρες PCB που ονομάζονται ως υποδοχές, δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.
Γιατί επιλέξτε CNJWY:
1. Υψηλός - ποιοτική εγγύηση
CNJWY έχει εστιάσει στη βελτίωση των ποιοτικών συστημάτων ελέγχου, στοχεύοντας στην παροχή των υψηλής ποιότητας προϊόντων που εγκαθιστούν το πιστοποιητικό ISO9001 για χρόνια.
2.Competitive τιμή
Έχουμε ολόκληρη μια καθορισμένη διαδικασία παραγωγής που περιλαμβάνουν την ηλεκτρολυτική επιμετάλλωση, σφράγιση, σχηματοποίηση εγχύσεων, συνέλευση για να εξασφαλίσουν την ανταγωνιστική τιμή μας.
3. Προσαρμοσμένη συσκευασία
Όλα τα προϊόντα είναι διαθέσιμα για την προσαρμοσμένη συσκευασία σύμφωνα με την απαίτησή σας.
4. Γρήγορη παράδοση
Η αποδοτικότερη παραγωγή κάνει τη γρήγορη παράδοση, η οποία θα σιγουρευόταν της χρονικής ανοχής πάντα μπροστά από την προσδοκία σας.
Εφαρμογή προϊόντων:
Γενικά, οι θηλυκές επιγραφές με τις ταιριαγμένες επιγραφές καρφιτσών χρησιμοποιούνται για να τελειώσουν τις δημιουργημένες ενότητες στην ηλεκτρονική βιομηχανία. Όπως κάτω από σας μπορεί να βρεί μερικών από το πεδίο της εφαρμογής.
