Πλαίσιο 16 συνδετήρας επιγραφών καρφιτσών, συνδετήρας επιγραφών σωστής γωνίας πινάκων ελέγχου

Πλαίσιο 16 συνδετήρας επιγραφών καρφιτσών, συνδετήρας επιγραφών σωστής γωνίας πινάκων ελέγχου

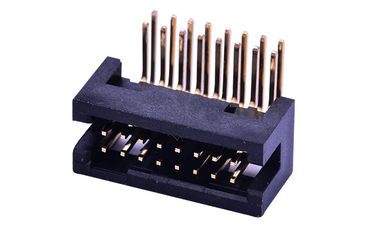

    • Box 16 Pin Header Connector , Control Board Right Angle Header Connector

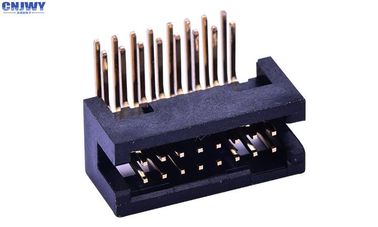

    • Box 16 Pin Header Connector , Control Board Right Angle Header Connector
  • Box 16 Pin Header Connector , Control Board Right Angle Header Connector

    Λεπτομέρειες:

    Τόπος καταγωγής: Κίνα
    Μάρκα: JWY
    Πιστοποίηση: UL/SGS/RoHs/REACH
    Αριθμό μοντέλου: Bx127-

    Πληρωμής & Αποστολής Όροι:

    Ποσότητα παραγγελίας min: 2Kpcs
    Τιμή: Negotiation
    Συσκευασία λεπτομέρειες: Συσκευασία δίσκων/σωλήνων/ταινιών/εξελίκτρων
    Χρόνος παράδοσης: 7 έως 15 εργάσιμες ημέρες
    Όροι πληρωμής: T/T & Δυτικοευρωπαϊκή Ένωση
    Δυνατότητα προσφοράς: 100000pcs ανά ημέρα
    Επικοινωνήστε τώρα
    Λεπτομερής Περιγραφή Προϊόντος
    Τρέχουσα εκτίμηση: 1.0AMP Επικοινωνήστε με την αντίσταση: 20mΩ Max
    Αντισταθείτε την τάση: 500V AC/DC Η αντίσταση μόνωσης:: 1000MΩ λ.
    Θερμοκρασία λειτουργίας:: -40℃ σε +105℃ Υλικό επαφών: Χαλκός φωσφόρων
    Επένδυση επαφών: Au ή Sn άνω του Νι Υλικό μονωτών: LCP+30% GF (UL94V-0)

    Τύπος ΕΜΒΥΘΙΣΗΣ σωστής γωνίας συνδετήρων επιγραφών παραθύρων 16 καρφιτσών που εφαρμόζεται στον πίνακα ελέγχου



    Περιγραφή προϊόντων:



    Όνομα προϊόντων Συνδετήρας/καλώδιο επιγραφών κιβωτίων για να επιβιβαστεί στο συνδετήρα
    Πίσσα 1.27mm (0,05»)
    Χρώμα Ο Μαύρος/μπλε
    Υλικό μονωτών LCP+30%GF UL94V-0
    Υλικό επαφών Ορείχαλκος
    Καρφίτσα διαθέσιμη 6Pins σε 64Pins
    Τρέχουσα εκτίμηση 1.0AMP
    Αντίσταση επαφών 20mΩ Max
    Αντισταθείτε την τάση 500V AC/DC
    Αντίσταση μόνωσης 1000MΩ
    Θερμοκρασία λειτουργίας

    -40℃ σε +105℃

    Επένδυση επαφών Au άνω του Νι
    Τοποθετώντας τύπος  Μέσω Hole/DIP
    Λήξη  Ύλη συγκολλήσεως
    Προσανατολισμός Σωστή γωνία
    Θερμοκρασία συγκόλλησης 260 ℃ για 10 δευτερόλεπτα







    Τι είναι ένας συνδετήρας PCB;



    Οι τυπωμένοι συνδετήρες πινάκων κυκλωμάτων είναι συστήματα σύνδεσης που τοποθετούνται σε PCBs. Χαρακτηριστικά οι συνδετήρες PCB χρησιμοποιούνται για να μεταφέρουν τα σήματα ή τη δύναμη από ένα PCB σε άλλο, ή σε ή από το PCB από μια άλλη πηγή στον εξοπλισμό χτίστε. Παρέχουν μια εύκολη μέθοδο σχεδίου για την κατασκευή, δεδομένου ότι το PCBs σκληρός-δεν συνδέεται με καλώδιο ο ένας στον άλλο και μπορεί να συγκεντρωθεί αργότερα σε μια διαδικασία παραγωγής.



    Προσανατολισμοί συνδετήρων PCB



    Ο συνδετήρας PCB όρου αναφέρεται σε ένα βασικό multipin σύστημα σύνδεσης, χαρακτηριστικά σε ένα ορθογώνιο σχεδιάγραμμα. Ένα ζευγάρι ζευγαρώματος των συνδετήρων PCB είτε θα είναι για τον πίνακας--πίνακα είτε τον καλώδιο--πίνακα (καλώδιο--πίνακας). Τα σχεδιαγράμματα πίνακας--πινάκων μπορούν να δώσουν μια σειρά των προσανατολισμών σύνδεσης PCB, όλοι βασισμένοι σε 90 αυξήσεις βαθμού:

    • Παράλληλος ή ημιώροφος – και οι δύο συνδετήρες είναι κάθετος προσανατολισμός
    • 90 βαθμός, σωστή γωνία, μητρική κάρτα Daughterboard – ένας συνδετήρας είναι κάθετος, ένας οριζόντιος
    • 180 βαθμός, συνεπίπεδος, άκρη--άκρη – και οι δύο συνδετήρες είναι οριζόντιος προσανατολισμός.

    Άλλα ονόματα για τους συνδετήρες PCB



    Οι συνδετήρες PCB μπορούν να μαθευτούν δεδομένου ότι τα PCB διασυνδέουν το προϊόν. Οι συγκεκριμένοι όροι χρησιμοποιούνται επίσης για τις δύο πλευρές της σύνδεσης. Οι αρσενικοί συνδετήρες PCB αναφέρονται συχνά ως επιγραφές καρφιτσών, δεδομένου ότι είναι απλά σειρές των καρφιτσών. Οι θηλυκοί συνδετήρες PCB μπορούν να κληθούν τις υποδοχές, τα δοχεία, ή ακόμα και (κάπως σαστισμένα) δοχεία επιγραφών.



    Η υπηρεσία μας:



    1. Ο στόχος μας είναι καθιστά το συνδετήρα πρόσβασης εύκολο για σας.

    2. Θα απαντήσουμε η έρευνά σας μέσα σε 24hours, η σε απευθείας σύνδεση έρευνα είναι ευπρόσδεκτη

    3. Παρέχουμε το cOem, υπηρεσία ODM, οποιοιδήποτε από τον ειδικό συνδετήρα ζητούμενο, πρόκειται να κάνουμε τη νέα φόρμα για σας αλλά φορμών το κόστος μισό για κάθε έναν.

    4. 20pcs ελεύθερα δείγματα, για τον πελάτη διαταγής επανάληψης, θα παράσχουμε περισσότερο από τα δείγματα 20pcs για το πρόγραμμα πρωτοτύπων εάν είναι απαραίτητο.

    5.Our η επιχείρηση είναι όχι μόνο για τον ανεφοδιασμό συνδετήρων, είναι για την παράδοση των υποσχέσεων



    Γιατί επιλέξτε CNJWY:



    Ικανότητα έρευνας και ανάπτυξης:

    Η ισχυρή ικανότητα έρευνας και ανάπτυξης στο σχεδιασμό προϊόντων και να αναπτυχθεί φορμών καθιστά CNJWY ικανό να αξιολογήσει το νέο προϊόν, το οποίο θα μπορούσε να βοηθήσει τους πελάτες εκτός από το χρονικό κόστος.



    OEM/ODM παραγωγή

    CNJWY έχει τις γραμμές συνελεύσεών μας από την ηλεκτρολυτική επιμετάλλωση, τη σφράγιση, τη σχηματοποίηση, την έγχυση και τη συσκευασία.



    Ποιοτική εγγύηση

    Αυστηρά μετά από τις απαιτήσεις ISO9001-2015, CNJWY είναι σε θέση να παραγάγει τα προϊόντα της υψηλότερης ποιότητας.



    Ανταγωνιστική τιμή

    Περισσότερο από 10 έτη παραγωγής της εμπειρίας, CNJWY ειδικεύονται πάντα στη βελτίωση της ικανότητας παραγωγής. Η ανταγωνιστικότητα παρέχει την ανταγωνιστική τιμή για τους εκτιμημένους πελάτες.











    Εφαρμογή προϊόντων:



    Συνδετήρας επιγραφών κιβωτίων που χρησιμοποιείται ευρέως στη διαφορετική βιομηχανία όπως αυτοκίνητος, ιατρικός εξοπλισμός, υπολογιστής και ούτω καθεξής. όπως κάτω από την εικόνα είναι σενάρια εφαρμογής. η εικόνα είναι περιορισμός, για περισσότερη λεπτομέρεια που μπορείτε άμεσα να έρθετε σε επαφή με με την ομάδα πωλήσεών μας.
