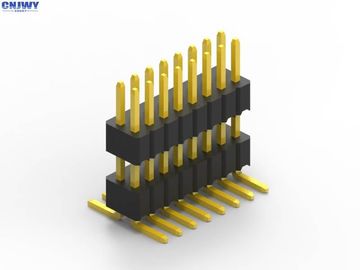

Προσαρμοσμένο 1.27 Pitch Pin Header, 2 Pin έως 50 Pin Board To Board Connector

Διπλός συνδετήρας επικεφαλίδας PCB πλαστικού τύπου SMT τύπου μαύρης μόνωσης

Προδιαγραφές:

1- Πιτς:1.27mm ((0.079')

2Ονομασία συνδέσμου: Συνδετήρας PCB/κεφαλίδα πιν

3Υλικό μόνωσης: PA6T UL 94-V0

4Υλικό επαφής: κράμα χαλκού

5Τύπος τοποθέτησης: SMD/SMT

6: Αριθμός γραμμής: διπλή

7Τελεία επαφής: Χρυσός πάνω από νικέλιο

8Τερματισμός:

9Χρώμα: Κανονικό (Μαύρο) ή προσαρμοσμένο

10Τρέχουσα αξιολόγηση:10,0 AMP

11: Αντιστέκονται στην τάση: 500 V AC/DC

12: Αντίσταση επαφής: 20mΩ Max

13: Σχήμα επαφής: τετραγωνική καρφίτσα

14: Μέγεθος πιν: Προσαρμογή

15: Διαθέσιμη καρφίτσα: 2 έως 50 καρφίτσα

Τι είναι ένας συνδετήρας PCB;

Οι συνδετήρες κυκλωμάτων είναι συστήματα σύνδεσης που τοποθετούνται σε PCB.ή προς ή από το PCB από άλλη πηγή στην κατασκευή του εξοπλισμούΠαρέχουν μια εύκολη μέθοδο σχεδιασμού για την κατασκευή, καθώς τα PCB δεν συνδέονται μεταξύ τους και μπορούν να συναρμολογηθούν αργότερα σε μια διαδικασία παραγωγής.

Προσανατολισμός συνδετήρα PCB

Ο όρος PCB Connector αναφέρεται σε ένα βασικό σύστημα σύνδεσης πολλαπλών πινών, συνήθως σε ορθογώνια διάταξη.Ένα ζευγάρι ζευγαρώματος των συνδέσεων PCB θα είναι είτε για board-to-board ή καλώδιο-to-board (σύρμα-to-board)Η διάταξη πίνακας προς πίνακα μπορεί να δώσει μια σειρά από προσανατολισμούς σύνδεσης PCB, όλα βασισμένα σε αυξήσεις 90 μοιρών:

• Παράλληλο ή μεσαίο ̇ και οι δύο συνδέσεις έχουν κάθετο προσανατολισμό.
• 90 μοίρες, δεξιά γωνία, μητρική πλακέτα με θυγατρική πλακέτα ̇ ένας συνδέσμος είναι κατακόρυφος, ένας οριζόντιος·
• 180 μοίρες, Coplanar, Edge-to-Edge, και οι δύο συνδέσεις είναι οριζόντια.

Άλλα ονόματα για συνδετήρες PCB

Οι συνδετήρες PCB μπορούν να είναι γνωστοί ως προϊόντα διασύνδεσης PCB.Επειδή είναι απλά σειρές από καρφίτσες.Οι θηλυκοί συνδετήρες PCB μπορούν να ονομαστούν Sockets, Receptacles ή ακόμη και (κάπως συγκεχυμένα) Header Receptacles.

Γιατί να επιλέξετε το CNJWY

1Αυτοματοποιημένη παραγωγή

Περισσότερο από το 80% των προϊόντων της CNJWY κατασκευάζονται από αυτόματες γραμμές συναρμολόγησης.Έτσι ώστε να μπορούμε να παρέχουμε τα πιο προσόντα προϊόντα στους πελάτες μας.

2Παροχή στην ώρα της.

Κάθε πελάτης είναι ξεχωριστός, οπότε πρέπει να κάνουμε κάθε παράδοση εγκαίρως για να εκτιμήσουμε κάθε ευκαιρία που δίνουν οι πελάτες μας.

3. Δημιουργήστε αξία

Η επιχείρηση είναι σαν ένα μακρύ ταξίδι. Η αξία είναι οι απόψεις στο δρόμο. Η δημιουργία αξίας για τους πελάτες είναι η δημιουργία αξίας για την εταιρεία, καθώς η αμοιβαία κερδοφορία είναι ο στόχος μας.

4Αμέσως απάντηση.

Ο καθένας θα έχει προβλήματα από καιρό σε καιρό, όπως και οι εργάτες.

Εφαρμογή του προϊόντος:

Άντρας πιν κεφαλίδα ευρέως χρησιμοποιείται σε διαφορετική βιομηχανία όπως οχημάτων, ιατρικού εξοπλισμού, υπολογιστή και ούτω καθεξής. όπως παρακάτω εικόνα είναι σενάρια εφαρμογής. εικόνα είναι οριοθέτηση,Για περισσότερες λεπτομέρειες μπορείτε να επικοινωνήσετε απευθείας με την ομάδα πωλήσεων μας
