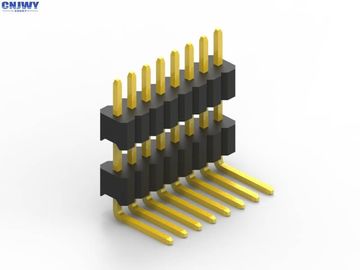

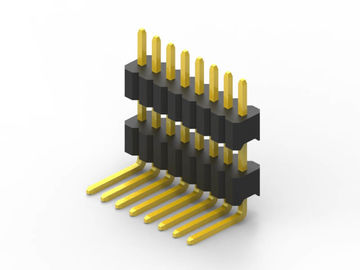

1.27 mm Pitch PCB Header Connector Κωνκώδης κάμψη μονής σειράς διπλής πλαστικής

1.27 mm Συνδέτης επικεφαλίδας PCB Κωνκώδης κάμψη Μία σειρά διπλό πλαστικό

Περιγραφή των προϊόντων:

1- Πιτς:1.27mm ((0.05')

2Ονομασία συνδέσμου: Συνδετήρας PCB/κεφαλίδα πιν

3Υλικό μόνωσης: PA6T UL 94-V0

4Υλικό επαφής: κράμα χαλκού

5Τύπος τοποθέτησης: Μέσα από τρύπα

6: Αριθμός γραμμής: Μονή

7Τελεία επαφής: Χρυσός πάνω από νικέλιο

8Τερματισμός:

9Χρώμα: Κανονικό (Μαύρο) ή προσαρμοσμένο

10Τρέχουσα αξιολόγηση:1.0AMP

11: Αντιστέκεται στην τάση: 500V AC/DC

12: Αντίσταση επαφής: 20mΩ Max

13: Σχήμα επαφής: τετραγωνική καρφίτσα

14: Μέγεθος πιν: Προσαρμογή

15: Διαθέσιμες καρφίτσες: 2 έως 50 καρφίτσες

Τι είναι ένας συνδετήρας PCB;

Οι συνδετήρες κυκλωμάτων είναι συστήματα σύνδεσης, τα οποία χρησιμοποιούνται για τη μεταφορά σημάτων ή ισχύος από ένα PCB σε άλλο, ή προς ή από το PCB από άλλη πηγή στην κατασκευή εξοπλισμού.Δεδομένου ότι τα PCB δεν συνδέονται μεταξύ τους και μπορούν να συναρμολογηθούν αργότερα σε μια διαδικασία παραγωγής, παρέχοντας μια εύκολη μέθοδο σχεδιασμού για κατασκευή.

Προσανατολισμός συνδετήρα PCB

Ο όρος PCB Connector αναφέρεται σε ένα βασικό σύστημα σύνδεσης πολλαπλών πινών, συνήθως σε ορθογώνια διάταξη.Ένα ζευγάρι ζευγαρώματος των συνδέσεων PCB θα είναι είτε για board-to-board ή καλώδιο-to-board (σύρμα-to-board)Η διάταξη πίνακας προς πίνακα μπορεί να δώσει μια σειρά από προσανατολισμούς σύνδεσης PCB, όλα βασισμένα σε αυξήσεις 90 μοιρών: παράλληλο ή μεσοδιάστημαΔικιά γωνία, Μητρική πλακέτα σε θυγατρική ένα συνδέσμους είναι κατακόρυφη, μία οριζόντια; 180 μοίρες, Coplanar, Edge-to-Edge και οι δύο συνδέσμοι είναι οριζόντια προσανατολισμό.

Άλλα ονόματα για συνδετήρες PCB

Οι συνδετήρες PCB είναι γνωστοί ως προϊόντα PCB Interconnect.Ανδρικοί συνδετήρες PCB που συνήθως αναφέρονται ως επικεφαλίδες καρφίτσες, καθώς είναι απλά σειρές πινών, ενώ οι γυναίκες συνδετήρες PCB ονομάζονται υποδομές, δεξαμενές ή ακόμη και (κάπως συγκεχυμένα) δεξαμενές κεφαλίδας.

Γιατί να επιλέξετε το CNJWY

Α. Αυτόματη παραγωγή

Περισσότερο από το 80% των προϊόντων της CNJWY κατασκευάζονται από αυτόματες γραμμές συναρμολόγησης.Έτσι ώστε να μπορούμε να παρέχουμε τα πιο προσόντα προϊόντα στους πελάτες μας.

Β. Παράδοσηon χρόνος

Κάθε πελάτης είναι ξεχωριστός, οπότε πρέπει να κάνουμε κάθε παράδοση εγκαίρως για να εκτιμήσουμε κάθε ευκαιρία που δίνουν οι πελάτες μας.

Γ. Βρείτε αξία

Η επιχείρηση είναι σαν ένα μακρύ ταξίδι. Η αξία είναι οι απόψεις στο δρόμο. Η δημιουργία αξίας για τους πελάτες είναι η δημιουργία αξίας για την εταιρεία, καθώς η αμοιβαία κερδοφορία είναι ο στόχος μας.

Δ. Αμέσως αντίδραση

Ο καθένας θα έχει προβλήματα από καιρό σε καιρό, όπως και οι εργάτες.

Πεδίο εφαρμογής:

Συνδετήρας επικεφαλής PCB που χρησιμοποιείται ευρέως σε ηλεκτρονικά, ηλεκτρικές συσκευές, όργανα για τη γενική σύνδεση των κύριων συστατικών του ρεύματος μετάδοσης σήματος.Παραθέτουμε μερικές εικόνες εφαρμογών που είναι για τον έλεγχο σας:
