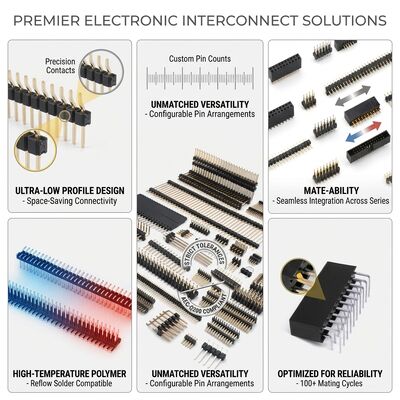

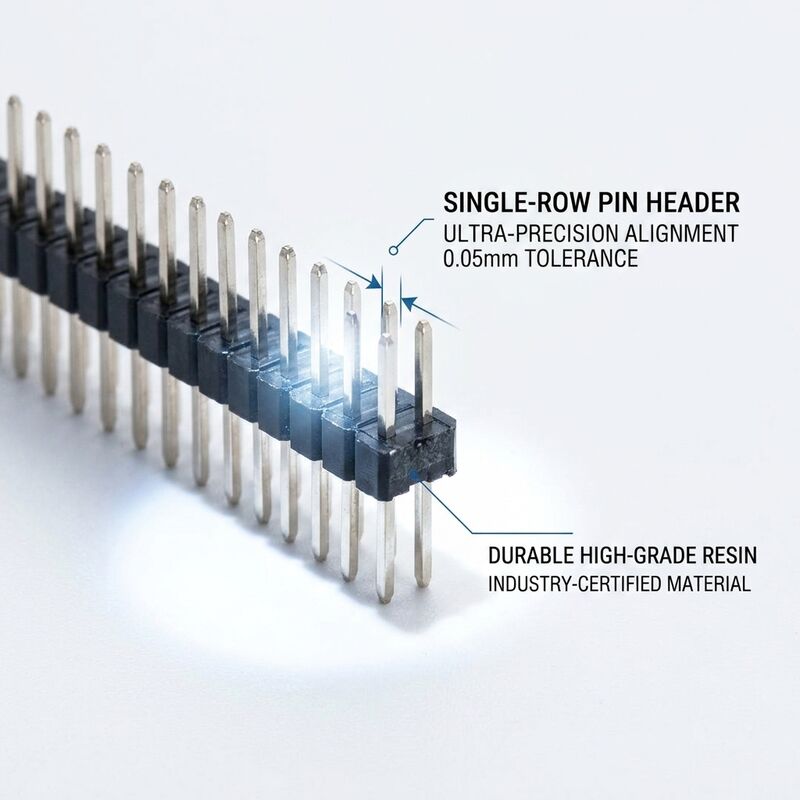

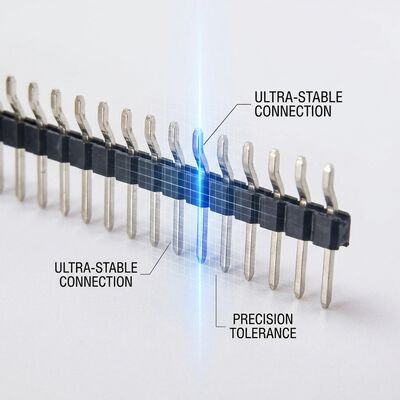

Conector de pin macho de fila única de montaje en superficie, paso de 2,54 mm, montaje en placa de circuito impreso SMT

Ο σύνδεσμος αρσενικού ακροδέκτη μονής σειράς επιφανειακής στήριξης 2,54mm Pitch SMT PCB Board Mount αντιπροσωπεύει μια λύση διασύνδεσης σχεδιασμένη με ακρίβεια για αξιόπιστες συνδέσεις πλακέτας με πλακέτα και καλωδίου με πλακέτα σε απαιτητικές ηλεκτρονικές εφαρμογές. Κατασκευασμένος με θερμοπλαστική μόνωση PA6T υψηλής θερμοκρασίας και ακροδέκτες ορείχαλκου κομμένους με ακρίβεια, αυτή η σειρά συνδέσμων προσφέρει σταθερή ηλεκτρική απόδοση σε ένα ευρύ φάσμα συνθηκών λειτουργίας. Κάθε σύνδεσμος υποβάλλεται σε αυστηρό ποιοτικό έλεγχο, συμπεριλαμβανομένης της μέτρησης αντίστασης επαφής, της δοκιμής αντίστασης μόνωσης και οπτικής επιθεώρησης υπό μεγέθυνση για να εγγυηθεί τη συμμόρφωση με τα διεθνή πρότυπα.

Το σύστημα επαφής χρησιμοποιεί ακροδέκτες κράματος ορείχαλκου υψηλής αγωγιμότητας με επιλεκτική επιχρύσωση ή επινικέλωση πάνω από νικέλιο, παρέχοντας ανώτερη αντοχή στη διάβρωση και αξιόπιστους κύκλους ζεύξης που υπερβαίνουν τα βιομηχανικά πρότυπα. Οι αυτοματοποιημένες γραμμές συναρμολόγησης χρησιμοποιούν τεχνολογία εισαγωγής ακριβείας που διασφαλίζει σταθερή ευθυγράμμιση ακροδεκτών και ομοεπιπεδότητα, κρίσιμους παράγοντες για επιτυχημένη τοποθέτηση PCB σε περιβάλλοντα παραγωγής υψηλού όγκου. Το μονωτικό σώμα είναι χυτευμένο από υλικό PA6T με βαθμολογία UL94V-0 ενισχυμένο με 30% υαλοΐνες, προσφέροντας εξαιρετική θερμική σταθερότητα έως 105°C συνεχούς θερμοκρασίας λειτουργίας, διατηρώντας παράλληλα τη διαστατική ακρίβεια.

• Συμβατό με Συγκόλληση Αναρροής: Σχεδιασμένο για τυπικά προφίλ συγκόλλησης αναρροής χωρίς μόλυβδο με ανοχή κορυφαίας θερμοκρασίας έως 260°C, συμβατό με πάστες συγκόλλησης SAC305 και SN100C
• Σχεδιασμός Ακροδέκτη Gull-Wing: Επίπεδοι ακροδέκτες συγκόλλησης με βελτιστοποιημένες διαστάσεις αποτυπώματος διασφαλίζουν αξιόπιστο σχηματισμό αρμών συγκόλλησης και διευκολύνουν την αυτοματοποιημένη οπτική επιθεώρηση μετά την αναρροή
• Συσκευασία Tape-and-Reel: Διαθέσιμο σε τυπικά καρούλια διαμέτρου 330mm με ταινία μεταφοράς πλάτους 16mm ή 24mm για απρόσκοπτη ενσωμάτωση με εξοπλισμό pick-and-place
• Περιοχή Προσάρτησης Ταινίας Kapton: Επίπεδη επιφάνεια μονωτήρα με αυτοκόλλητη ταινία Kapton υψηλής θερμοκρασίας παρέχει αξιόπιστη προσάρτηση με ακροφύσιο κενού κατά την αυτοματοποιημένη τοποθέτηση
• Ελεγχόμενη Ομοεπιπεδότητα: Ομοεπιπεδότητα ακροδεκτών συγκόλλησης διατηρείται εντός 0,10mm σε όλες τις θέσεις για την αποφυγή ανοιχτών κυκλωμάτων και ελαττωμάτων γεφύρωσης κατά τη συγκόλληση αναρροής
• Συμβατό με Μικτή Τεχνολογία: Μπορεί να χρησιμοποιηθεί παράλληλα με εξαρτήματα διέλευσης σε σχεδιασμούς PCB μικτής τεχνολογίας που επεξεργάζονται μέσω μεθόδων συγκόλλησης διπλής κυματοειδούς ή διεισδυτικής αναρροής

Οι ακροδέκτες ακροδεκτών μονής σειράς SMT είναι η προτιμώμενη λύση διασύνδεσης για συναρμολογήσεις PCB υψηλού όγκου όπου η επεξεργασία μέσω διέλευσης δεν είναι οικονομικά αποδοτική, συμπεριλαμβανομένων των μητρικών πλακετών καταναλωτικών ηλεκτρονικών, των μονάδων ελέγχου φωτισμού LED, των κόμβων αισθητήρων IoT έξυπνου σπιτιού και των συνδέσμων σύνδεσης φορητών συσκευών. Η διαμόρφωση επιφανειακής στήριξης εξαλείφει την ανάγκη για δευτερεύουσες εργασίες συγκόλλησης κυματοειδούς σε γραμμές συναρμολόγησης κυρίως SMT, μειώνοντας τον χρόνο κύκλου παραγωγής και την πολυπλοκότητα της διαδικασίας. Αυτοί οι σύνδεσμοι χρησιμοποιούνται επίσης ευρέως σε μικροσκοπικές ιατρικές συσκευές όπως συνεχείς μετρητές γλυκόζης και προγραμματιστές ακουστικών βαρηκοΐας όπου ο χώρος της πλακέτας είναι περιορισμένος και η κάθετη απόσταση επιτρέπει την τοποθέτηση εξαρτημάτων στην επάνω πλευρά.

Τυπική συσκευασία σε καρούλια 330mm με αγώγιμη ταινία μεταφοράς πλάτους 16mm, 400 ή 800 τεμάχια ανά καρούλι ανάλογα με τον αριθμό των ακροδεκτών. Τα καρούλια σφραγίζονται σε κενό σε σακούλες φραγμού υγρασίας με ξηραντικό και κάρτες ένδειξης υγρασίας. Κάθε καρούλι φέρει μια μοναδική σειριοποιημένη ετικέτα με αριθμό εξαρτήματος, ποσότητα, κωδικό ημερομηνίας και αριθμό παρτίδας για πλήρη ιχνηλασιμότητα. Διατίθενται κατόπιν αιτήματος προσαρμοσμένες ποσότητες καρουλιών για συστήματα αποθέματος kanban και τεκμηρίωση ρύθμισης τροφοδοτών για συγκεκριμένες μηχανές pick-and-place.

Το εργοστάσιο παραγωγής μας λειτουργεί υπό πιστοποιημένο σύστημα διαχείρισης ποιότητας ISO 9001:2015 με ολοκληρωμένη ιχνηλασιμότητα από την παραλαβή των πρώτων υλών έως την αποστολή του τελικού προϊόντος. Κάθε παρτίδα παραγωγής υποβάλλεται σε παρακολούθηση στατιστικού ελέγχου διαδικασιών και διατίθεται κατόπιν αιτήματος πιστοποιητικό συμμόρφωσης. Διατηρούμε σημαντικό απόθεμα τυπικών διαμορφώσεων για την υποστήριξη απαιτήσεων παράδοσης ακριβώς στην ώρα τους, ενώ προσφέρουμε ευέλικτη προσαρμογή για εξειδικευμένα μήκη ακροδεκτών, επιλογές επιχρύσωσης και μορφές συσκευασίας. Δείγματα μηχανικής είναι διαθέσιμα εντός 48 ωρών για δοκιμές πιστοποίησης και η τεχνική μας ομάδα παρέχει υποστήριξη μηχανικής εφαρμογών για να βοηθήσει στην επιλογή συνδέσμων και τη βελτιστοποίηση της διάταξης PCB. Με πάνω από μια δεκαετία εμπειρίας στην κατασκευή συνδέσμων, δεσμευόμαστε να παρέχουμε λύσεις διασύνδεσης που υπερβαίνουν τις προσδοκίες απόδοσης, διατηρώντας παράλληλα ανταγωνιστικές τιμές για προγράμματα παραγωγής όγκου.
