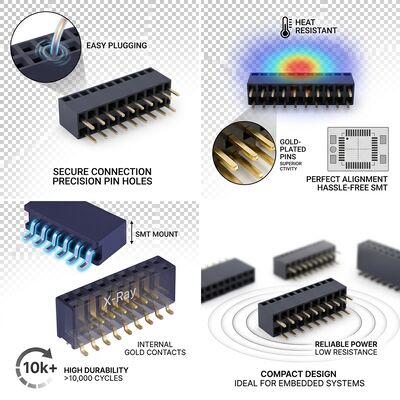

Μία σειρά 2.54MM Πύργος κατακόρυφος θηλυκό σύνδεσμο κεφαλής 02P-40P Χρυσός Flash PA6T μέσα από τρύπα

Η CNJWY παρουσιάζει τον υψηλής απόδοσης κάθετο θηλυκό σύνδεσμο κεφαλής μονής σειράς με βήμα 2.54MM, σχεδιασμένο για αξιόπιστες εφαρμογές διασύνδεσης πλακέτας-προς-πλακέτα και καλωδίου-προς-πλακέτα σε καταναλωτικά ηλεκτρονικά, συστήματα βιομηχανικού ελέγχου και τηλεπικοινωνιακό εξοπλισμό. Αυτός ο θηλυκός σύνδεσμος υποδοχής με στήριξη μέσω οπής διαθέτει επαφές από φωσφορούχο χαλκό ακριβείας με επιχρύσωση flash πάνω από νικέλιο, εξασφαλίζοντας αξιόπιστη αγωγιμότητα, αντοχή στη διάβρωση και μακροχρόνια αξιοπιστία σύνδεσης. Η κάθετη προσανατολισμός παρέχει απλή ενσωμάτωση στη διάταξη της πλακέτας τυπωμένου κυκλώματος (PCB), ενώ το τυπικό βήμα 2.54mm (0.1 ίντσας) διατηρεί τη συμβατότητα με το ευρύτερο φάσμα συνδεόμενων αρσενικών ακροδεκτών στη βιομηχανία ηλεκτρονικών. Διαθέσιμος σε διαμορφώσεις ακροδεκτών από 02P έως 40P, αυτή η σειρά συνδέσμων προσφέρει εξαιρετική ευελιξία σχεδιασμού για μηχανικούς που αναζητούν αξιόπιστες λύσεις διασύνδεσης σε συμπαγείς συναρμολογήσεις PCB.

• Τυπικό Σχέδιο με Βήμα 2.54MM: Το βιομηχανικό πρότυπο βήμα 0.1 ίντσας εξασφαλίζει καθολική συμβατότητα με σχεδόν όλους τους συνδεόμενους αρσενικούς ακροδέκτες, συνδέσμους IDC και συναρμολογήσεις καλωδίων κορδέλας, απλοποιώντας τη διαχείριση του καταλόγου υλικών (BOM) και μειώνοντας την πολυπλοκότητα προμήθειας σε πολλαπλές γραμμές προϊόντων.
• Επιχρύσωση Επαφών Flash Χρυσού: Κάθε επαφή από φωσφορούχο χαλκό λαμβάνει ομοιόμορφη επιχρύσωση flash χρυσού πάνω από ένα στρώμα φραγμού νικελίου, παρέχοντας χαμηλή αντίσταση επαφής κάτω από 20mΩ, ενισχυμένη πρόληψη οξείδωσης και σταθερή ηλεκτρική απόδοση σε πάνω από 300 κύκλους σύνδεσης.
• Μονωτικό Υλικό PA6T Υψηλής Θερμοκρασίας: Το θερμοπλαστικό περίβλημα PA6T ενισχυμένο με 30% ίνες γυαλιού επιτυγχάνει βαθμολογία ευφλεκτότητας UL94V-0 και αντέχει σε θερμοκρασίες συγκόλλησης αναρροής έως 260°C, καθιστώντας το πλήρως συμβατό με διαδικασίες συναρμολόγησης PCB χωρίς μόλυβδο.
• Συμπαγής Διάταξη Μονής Σειράς Εξοικονόμησης Χώρου: Η συμπαγής διάταξη μονής σειράς ελαχιστοποιεί την κατανάλωση χώρου στην πλακέτα PCB, ενώ παρέχει αξιόπιστη μετάδοση σήματος, ιδανική για σχέδια όπου ο χώρος της πλακέτας είναι περιορισμένος και οι απαιτήσεις πυκνότητας ακροδεκτών είναι μέτριες.
• Ευρεία Διαθεσιμότητα Αριθμού Ακροδεκτών: Με διαμορφώσεις που εκτείνονται από 02P έως 40P, οι σχεδιαστές μπορούν να επιλέξουν τον ακριβή αριθμό ακροδεκτών που χρειάζονται χωρίς συμβιβασμούς στην ποιότητα ή την απόδοση του συνδέσμου, μειώνοντας τόσο τον αριθμό των εξαρτημάτων όσο και την πολυπλοκότητα συναρμολόγησης.
• Στιβαρή Τερματισμός Μέσω Οπής: Ο τερματισμός συγκόλλησης μέσω οπής παρέχει ενισχυμένη μηχανική αντοχή και αντίσταση σε κραδασμούς σε σύγκριση με εναλλακτικές λύσεις επιφανειακής στήριξης, εξασφαλίζοντας μακροχρόνια ακεραιότητα σύνδεσης σε απαιτητικά περιβάλλοντα λειτουργίας.

Αυτός ο θηλυκός σύνδεσμος κεφαλής μονής σειράς με βήμα 2.54mm βρίσκει εκτεταμένη εφαρμογή σε διάφορες ηλεκτρονικές βιομηχανίες. Στα καταναλωτικά ηλεκτρονικά, χρησιμεύει ως η κύρια διασύνδεση για πλακέτες ανάπτυξης μικροελεγκτών, ασπίδες συμβατές με Arduino, μονάδες οθόνης LCD και πλακέτες ελέγχου οικιακών συσκευών. Στα συστήματα βιομηχανικού αυτοματισμού, συνδέει μονάδες εισόδου/εξόδου PLC, διεπαφές αισθητήρων, πλακέτες οδηγών κινητήρων και εξοπλισμό παρακολούθησης διεργασιών. Ο σύνδεσμος είναι εξίσου κατάλληλος για τηλεπικοινωνιακές υποδομές, συμπεριλαμβανομένων των δικτυακών μεταγωγέων, των backplanes δρομολογητών και των μονάδων πομποδεκτών οπτικών ινών. Πρόσθετοι τομείς εφαρμογής περιλαμβάνουν ιατρικά διαγνωστικά όργανα, συστήματα ελέγχου φωτισμού LED, ηλεκτρονικά ταμπλό αυτοκινήτων, εξοπλισμό παρακολούθησης ασφαλείας και πλατφόρμες πρωτοτυποποίησης εκπαιδευτικών ηλεκτρονικών. Η ευελιξία αυτού του συνδέσμου τυπικού βήματος τον καθιστά μια ιδανική λύση για μηχανικούς σχεδιασμού σε σχεδόν κάθε υποτομέα ηλεκτρονικών.

Η CNJWY χρησιμοποιεί τυποποιημένες μεθόδους συσκευασίας προσαρμοσμένες στις απαιτήσεις των πελατών. Η τυπική συσκευασία χύμα χρησιμοποιεί αντιστατικούς σωλήνες (περιοδικά στικ) για αριθμούς ακροδεκτών έως 40P, με κάθε σωλήνα να χωράει 20-50 συνδέσμους ανάλογα με τον αριθμό των ακροδεκτών. Για αυτοματοποιημένες γραμμές συναρμολόγησης pick-and-place, η συσκευασία ταινίας και τροχού είναι διαθέσιμη κατόπιν αιτήματος. Όλα τα υλικά συσκευασίας είναι ασφαλή για ESD και ανθεκτικά στην υγρασία, διασφαλίζοντας ότι οι σύνδεσμοι φτάνουν σε άριστη κατάσταση. Κάθε παρτίδα παραγωγής υποβάλλεται σε 100% οπτική επιθεώρηση, δοκιμή αντίστασης επαφής και επαλήθευση διαστάσεων. Η CNJWY διατηρεί πιστοποιημένες διαδικασίες παραγωγής ISO9001:2015, και οι σύνδεσμοί μας φέρουν πιστοποιήσεις UL, SGS, ROHS και REACH. Ο τυπικός χρόνος παράδοσης είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμαχίων. Προσαρμογές OEM και ODM, συμπεριλαμβανομένων συγκεκριμένων μηκών ακροδεκτών, χρωμάτων μονωτή και πάχους επιχρύσωσης, υποστηρίζονται πλήρως.
