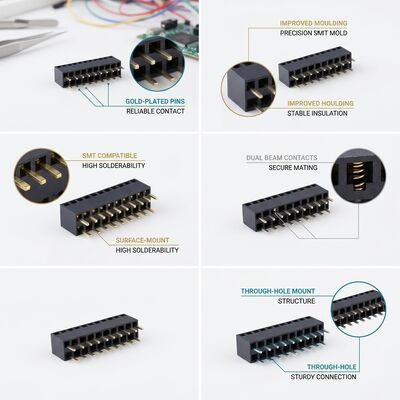

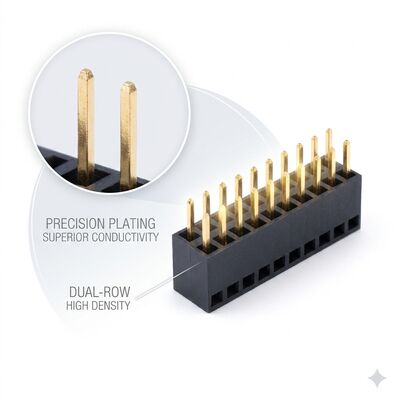

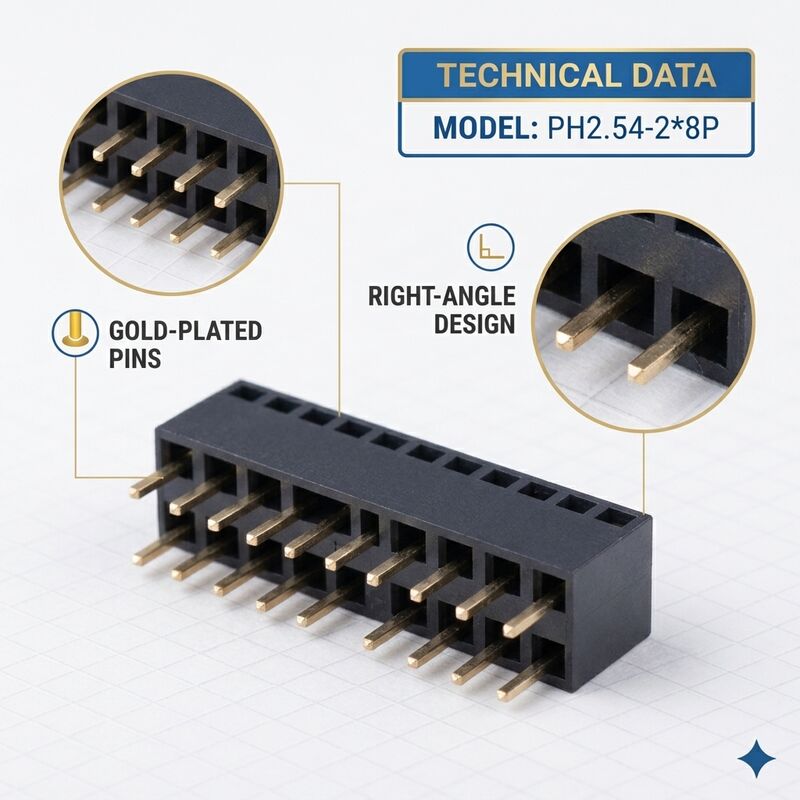

Διπλή σειρά 2.54MM δεξιά γωνία θηλυκό σύνδεσμο κεφαλής 04P-80P Gold Flash PA6T PCB μέσα από τρύπα

Η CNJWY προσφέρει τον προηγμένο θηλυκό σύνδεσμο κεφαλής διπλής σειράς με βήμα 2.54MM και ορθή γωνία, σχεδιασμένο για να διευκολύνει την κάθετη σύνδεση PCB σε περιβλήματα και αρχιτεκτονικές backplane όπου ο κάθετος χώρος είναι περιορισμένος. Ο προσανατολισμός ορθής γωνίας δρομολογεί τις συνδέσεις παράλληλα με την επιφάνεια της πλακέτας PCB, επιτρέποντας την οριζόντια στοίβαξη πλακέτας-προς-πλακέτα και διαμορφώσεις θυγατρικών καρτών, απαραίτητες για την πυκνή ηλεκτρονική συσκευασία. Κάθε σύνδεσμος διπλής σειράς ενσωματώνει επαφές από φωσφορούχο χαλκό ακριβείας με επιχρύσωση για αξιόπιστη σύνδεση χαμηλής αντίστασης καθ' όλη τη διάρκεια εκτεταμένων κύκλων ζωής. Το θερμοπλαστικό περίβλημα PA6T ενισχυμένο με γυάλινες ίνες προσφέρει εξαιρετική θερμική σταθερότητα κατά τη συγκόλληση και μακροχρόνια διατήρηση διαστάσεων υπό αυξημένες θερμοκρασίες λειτουργίας. Με διαμορφώσεις διπλής σειράς διαθέσιμες από 04P (2x2) έως 80P (2x40), αυτή η σειρά συνδέσμων καλύπτει απαιτήσεις διασύνδεσης υψηλής πυκνότητας σε βιομηχανικές, αυτοκινητοβιομηχανικές και υπολογιστικές εφαρμογές.

• Σχεδιασμός Ορθής Γωνίας Εξοικονόμησης Χώρου:Ο προσανατολισμός 90 μοιρών επιτρέπει τη σύνδεση PCB σε κάθετη διαμόρφωση, μειώνοντας δραματικά το κάθετο προφίλ ύψους των διασυνδεδεμένων συγκροτημάτων. Αυτό είναι κρίσιμο για λεπτά περιβλήματα, εξοπλισμό 1U σε rack και συμπαγή ενσωματωμένα συστήματα όπου το ύψος στοίβαξης των πλακετών είναι εξαιρετικά περιορισμένο.
• Διαμόρφωση Υψηλής Πυκνότητας Διπλής Σειράς:Δύο παράλληλες σειρές επαφών διπλασιάζουν αποτελεσματικά την πυκνότητα σήματος εντός του ίδιου αποτυπώματος PCB σε σύγκριση με εναλλακτικές λύσεις μονής σειράς, επιτρέποντας περισσότερες διασυνδέσεις χωρίς αύξηση των διαστάσεων της πλακέτας ή του αριθμού των συνδέσμων.
• Επαφές Επιχρυσωμένες:Η σταθερή επιχρύσωση πάνω από ένα φράγμα νικελίου διασφαλίζει ότι η αντίσταση επαφής παραμένει κάτω από 20mΩ καθ' όλη τη διάρκεια των ονομαστικών 300 κύκλων σύνδεσης, αποτρέποντας την υποβάθμιση του σήματος από οξείδωση, διάβρωση τριβής ή περιβαλλοντική μόλυνση.
• Μονωτικό PA6T Υψηλής Θερμοκρασίας:Το θερμοπλαστικό PA6T με βαθμολογία UL94V-0, ενισχυμένο με 30% γυάλινες ίνες, αντέχει σε κορυφαίες θερμοκρασίες αναρροής 260°C για 10 δευτερόλεπτα, είναι πλήρως συμβατό τόσο με διαδικασίες συγκόλλησης κυματοειδούς χωρίς μόλυβδο όσο και με διαδικασίες χειροκίνητης συναρμολόγησης χωρίς παραμόρφωση ή υποβάθμιση.
• Ολοκληρωμένο Εύρος Αριθμού Πόλων:Από συνδέσμους 04 θέσεων (2x2) έως διασυνδέσεις υψηλής πυκνότητας 80 θέσεων (2x40), οι σχεδιαστές μπορούν να επιλέξουν την ακριβή απαιτούμενη διαμόρφωση πόλων. Διατίθενται επίσης παραλλαγές διπλής σειράς με περιττό αριθμό θέσεων για προσαρμοσμένες απαιτήσεις pinout.
• Ασφαλής Αγκύρωση Μέσω Οπών:Η τερματισμός ορθής γωνίας μέσω οπών παρέχει στιβαρή μηχανική αγκύρωση στην πλακέτα PCB, αντιστέκεται σε πλευρικές δυνάμεις και χαλάρωση του συνδέσμου που προκαλείται από δονήσεις, η οποία μπορεί να συμβεί με σχέδια επιφανειακής στήριξης σε κινητό ή βιομηχανικό εξοπλισμό.

Ο θηλυκός σύνδεσμος κεφαλής διπλής σειράς με ορθή γωνία υπερέχει σε εφαρμογές που απαιτούν υψηλή πυκνότητα διασύνδεσης σε περιορισμένους κάθετους χώρους. Στην τηλεπικοινωνιακή υποδομή, συνδέει κάρτες γραμμής με backplanes σε διακόπτες και δρομολογητές σε rack. Τα συστήματα βιομηχανικού αυτοματισμού χρησιμοποιούν αυτούς τους συνδέσμους για μονάδες επέκτασης PLC, πλακέτες διεπαφής HMI και κόμβους κατανεμημένης εισόδου/εξόδου. Οι υπολογιστικές εφαρμογές περιλαμβάνουν κεφαλές μητρικών πλακετών διακομιστών, συνδέσεις ανυψωτή GPU και θύρες επέκτασης ενσωματωμένων υπολογιστών μονής πλακέτας. Τα ηλεκτρονικά αυτοκινήτων χρησιμοποιούν κεφαλές διπλής σειράς με ορθή γωνία σε μονάδες ελέγχου κινητήρα (ECU), μονάδες ελέγχου αμαξώματος και διασυνδέσεις συστημάτων infotainment. Οι ιατρικές συσκευές, συμπεριλαμβανομένων των οθονών ασθενών, του εξοπλισμού διαγνωστικής απεικόνισης και των εργαστηριακών αναλυτών, επωφελούνται από την αξιοπιστία και τη συμπαγή διάταξη του συνδέσμου. Πρόσθετες εγκαταστάσεις εκτείνονται σε αεροδιαστημική αεροηλεκτρονική, ηλεκτρονικά ναυσιπλοΐας, συστήματα σηματοδότησης σιδηροδρόμων και πλακέτες ελέγχου αντιστροφέων ανανεώσιμων πηγών ενέργειας.

Όλοι οι θηλυκοί σύνδεσμοι κεφαλής διπλής σειράς με ορθή γωνία της CNJWY συσκευάζονται σε αντιστατικούς προστατευτικούς σωλήνες, με κάθε σωλήνα να περιέχει 15-45 συνδέσμους ανάλογα με τη διαμόρφωση του αριθμού των πόλων. Διατίθενται αγώγιμα δισκάκια ασφαλή για ESD για παραλλαγές υψηλού αριθμού πόλων για την αποφυγή ζημιάς στα καλώδια κατά τη μεταφορά. Για πελάτες μαζικής αυτοματοποιημένης συναρμολόγησης, μπορεί να παρασχεθεί συσκευασία σε ταινία και καρούλι με ακριβείς διαστάσεις θήκης κατόπιν αιτήματος. Κάθε παρτίδα παραγωγής υποβάλλεται σε ολοκληρωμένη επαλήθευση ποιότητας, συμπεριλαμβανομένης της επιθεώρησης συν-επιπεδότητας 100% των πόλων, μέτρησης αντίστασης επαφής και δοκιμής δύναμης σύνδεσης. Οι εγκαταστάσεις παραγωγής της CNJWY λειτουργούν υπό πιστοποιημένα συστήματα διαχείρισης ποιότητας ISO9001:2015 και όλα τα προϊόντα φέρουν πιστοποιήσεις UL, SGS, ROHS και REACH. Προσαρμοσμένες διαμορφώσεις, συμπεριλαμβανομένου του επιλεκτικού πάχους επιχρύσωσης, επιλογών κλειδώματος πόλωσης και μη τυπικών μηκών πόλων, υποστηρίζονται μέσω της ευέλικτης υπηρεσίας κατασκευής OEM. Η τυπική παράδοση είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμαχίων.
