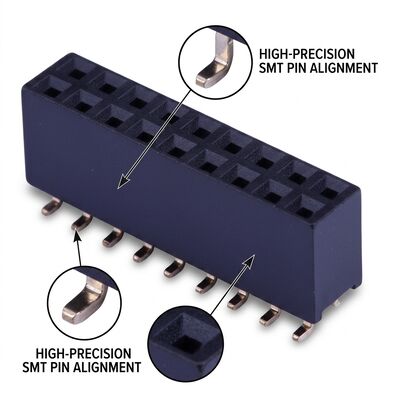

SMT επιφάνειας τοποθέτησης 1,27MM Pitch Female Header Connector Διπλή σειρά Χρυσό Flash PA6T PCB συναρμολόγηση

Η CNJWY παρουσιάζει τον προηγμένο SMT Surface Mount 1.27MM Pitch Dual Row Female Header Connector, ειδικά κατασκευασμένο για περιβάλλοντα αυτοματοποιημένης συναρμολόγησης PCB υψηλού όγκου.27mm λεπτή διάσταση παρέχει διπλάσια πυκνότητα διασύνδεσης από την παραδοσιακή 2.54mm συνδέσμους μέσα στην ίδια επιφάνεια αποτύπωσης, καθιστώντας την μια βέλτιστη επιλογή για μικροσκοπικά ηλεκτρονικά όπου η ακινητοποίηση PCB είναι σε ένα προηγμένο επίπεδο.Κάθε σύνδεσμος διαθέτει ακριβείς επίπεδες-συνοπλανούς καλωδίους SMT που έχουν σχεδιαστεί για συνεπή σχηματισμό αρθρώσεων συγκόλλησης κατά τη διάρκεια διαδικασιών υπέρυθρης ή ατμολογικής φάσηςΗ χρυσή επικάλυψη των επαφών με φωσφόρο από χαλκό εξασφαλίζει αξιόπιστες ηλεκτρικές συνδέσεις χαμηλής αντίστασης.ενώ το θερμοπλαστικό περίβλημα υψηλής θερμοκρασίας PA6T αντέχει στο πλήρες θερμικό προφίλ επαναρρόφησης χωρίς μόλυβδο χωρίς παραμόρφωσηΟι διπλές διαμορφώσεις σειράς από 02-θέση έως 80-θέση παρέχουν ευέλικτες λύσεις υψηλής πυκνότητας για το board-to-board stacking σε φορητές συσκευές, ενότητες IoT και συμπαγείς βιομηχανικούς ελεγκτές.

• Υψηλή πυκνότητα 1.27 mm:Με το ήμισυ του διαστήματος των συμβατικών συνδέσεων 2,54 mm, αυτό το σχέδιο διπλασιάζει την πυκνότητα σύνδεσης σήματος ανά μονάδα επιφάνειας PCB.Το διακόπτη 27 mm καταλαμβάνει περίπου το ίδιο αποτύπωμα με το διακόπτη 20 θέσεων σε μία σειρά 2.54mm κεφαλίδα, επιτρέποντας σημαντική μικροποίηση της πλακέτας.
• Τερματισμός SMT συμβατό με την ανάδρομη ροή:Τα καλώδια SMT με φτερά γλάρου είναι βελτιστοποιημένα για αυτοματοποιημένη συναρμολόγηση με τυποποιημένες διαδικασίες στίβωσης με πάστα συγκόλλησης.διασφάλιση της συνεπούς υγρασίας της συγκόλλησης και του σχηματισμού φιλέτων κατά τη διάρκεια των προφίλ επαναρρόφησης χωρίς μόλυβδο που φτάνουν στο ανώτατο επίπεδο των 260 °C.
• Χρυσό σύστημα επαφής Flash:Η ομοιόμορφη χρυσή επικάλυψη επί ενός φραγμού διάχυσης νικελίου εξασφαλίζει ότι η αντίσταση επαφής παραμένει κάτω από 20mΩ,παρέχει σταθερή ακεραιότητα σήματος τόσο για τα αναλογικά σήματα χαμηλού επιπέδου όσο και για τις ψηφιακές λεωφορείες επικοινωνίας σε όλη τη διάρκεια ζωής των ονομαστικών 300 κύκλων ζευγαρώματος.
• PA6T Σώμα υψηλής θερμοκρασίας:Ο μονωτής PA6T ενισχυμένος με γυάλινες ίνες επιτυγχάνει την ταξινόμηση εύφλεκτης επιφάνειας UL94V-0 και παρουσιάζει αμελητέα μεταβολή διαστάσεων καθ' όλη τη διάρκεια του κύκλου επαναρρόφησης χωρίς μόλυβδο,διατήρηση της ακρίβειας της θέσης των πινών για αξιόπιστη ευθυγράμμιση ζευγαρώματος μετά την συναρμολόγηση.
• Αυτοματοποιημένη συναρμολόγηση:Ο σχεδιασμός του μονωτήρα με επίπεδο επάνω μέρος με σαφώς καθορισμένες ζώνες λήψης κενού επιτρέπει την αξιόπιστη χειρισμό από τυπικούς ακροφύλλους τοποθέτησης SMT.Η συσκευασία με ταινία και τροχό με πλάτους φορέα 16 mm ή 24 mm ενσωματώνεται απρόσκοπτα με όλες τις κύριες πλατφόρμες επιλογής και θέσης.
• Πλήρης κάλυψη του αριθμού των καρφών:Η εκτεταμένη περιοχή διπλής σειράς αριθμού καρφών από 04P (2x2) έως 80P (2x40) ικανοποιεί τις διαφορετικές απαιτήσεις σχεδιασμού,από μικροσκοπικές μονάδες αισθητήρων που χρειάζονται μόνο λίγες γραμμές σήματος σε περίπλοκα συστήματα απόκτησης δεδομένων που απαιτούν δεκάδες παράλληλες διασυνδέσεις.

Το SMT female header connector με πλάτος 1,27 mm αντιμετωπίζει τις προκλήσεις της μικρογραφίας σε ολόκληρη την βιομηχανία ηλεκτρονικών συσκευών.και φορητά ηλεκτρονικά αξιοποιούν το λεπτό βάθος για διασύνδεση υψηλής πυκνότητας σε εξαιρετικά περιορισμένα περίχωραΟι σύνδεσμοι αισθητήρων του Διαδικτύου των Πραγμάτων (IoT), οι πύλες εξόρυξης υπολογιστών και οι έξυπνοι οικιακοί ελεγκτές χρησιμοποιούν αυτούς τους συνδετήρες για την αλληλεπικάλυψη μονουλών PCB σε συμπαγείς συντελεστές φόρμας.φορητά διαγνωστικά εργαλείαΟι βιομηχανικές εφαρμογές περιλαμβάνουν συμπαγείς μονάδες επέκτασης PLC, απομακρυσμένα μπλοκ I/O,και διανεμημένες πλακέτες διεπαφής αισθητήρωνΠρόσθετα σενάρια ανάπτυξης περιλαμβάνουν ελεγκτές πτήσης μη επανδρωμένων αεροσκαφών, ενότητες κάμερας ADAS για οχήματα, οδηγούς φωτισμού στερεής κατάστασης,και φορητά όργανα δοκιμών και μετρήσεων που απαιτούν πυκνή διασύνδεση από πλακέτο σε πλακέτο.

Οι σύνδεσμοι γυναικείας κεφαλής CNJWY SMT παρέχονται σε τυποποιημένη συσκευασία ταινίας και κυλίνδρου για απρόσκοπτη αυτοματοποιημένη ολοκλήρωση συναρμολόγησης.000 τεμάχια ανάλογα με τον αριθμό των πινών, με κυλίνδρους διάμετρου 330 mm που χωρίζουν τυποποιημένους μηχανισμούς τροφοδοσίας.πληρούν τις απαιτήσεις IPC/JEDEC J-STD-020 MSL Επίπεδο 3Κάθε παρτίδα παραγωγής υποβάλλεται σε αυτοματοποιημένη οπτική επιθεώρηση (AOI) για την οπτικοποίηση του μολύβδου,διαμετρική συμμόρφωσηΗ παραγωγή CNJWY είναι πιστοποιημένη ISO9001: 2015 με συμμόρφωση UL, SGS, ROHS και REACH σε όλες τις γραμμές προϊόντων.επιλεκτικά πάχους χρυσοπλαστικήςΟ κανονικός χρόνος παράδοσης είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμάχια.
