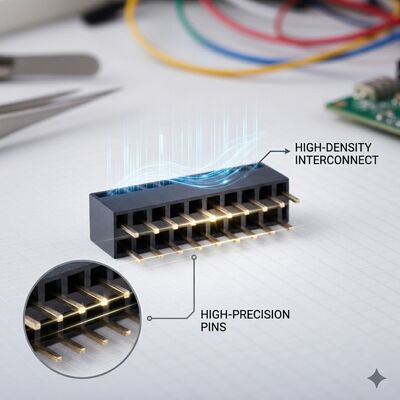

Υψηλή θερμοκρασία PA9T 2.0MM Πίτσα Διπλής σειράς Γυναικεία σύνδεση κεφαλής Χρυσός Φλας 04P-60P Πίνακας υποδομής PCB

Η CNJWY παρουσιάζει τον προηγμένο θηλυκό σύνδεσμο κεφαλής PA9T 2.0MM Pitch Dual Row, σχεδιασμένο ειδικά για εφαρμογές όπου η αντοχή στη θερμότητα και η μακροπρόθεσμη αξιοπιστία σε αυξημένες θερμοκρασίες είναι μη διαπραγματεύσιμες απαιτήσεις. Ο σύνδεσμος χρησιμοποιεί μονωτικό υλικό θερμοπλαστικού PA9T ενισχυμένο με 30% υαλοΐνες, προσφέροντας συνεχή εύρος θερμοκρασίας λειτουργίας από -55°C έως +125°C με ταξινόμηση ευφλεκτότητας UL94V-0. Αυτή η βελτιωμένη θερμική απόδοση καθιστά τον σύνδεσμο ιδανικό για ηλεκτρονικά αυτοκινήτων κάτω από το καπό, ελέγχους βιομηχανικών φούρνων, όργανα γεώτρησης σε βάθος και εξοπλισμό μετατροπής ισχύος όπου οι θερμοκρασίες περιβάλλοντος υπερβαίνουν συνήθως τις τυπικές βαθμολογίες συνδέσμων. Το βήμα 2.0mm παρέχει μια βέλτιστη ισορροπία μεταξύ συμπαγούς αποτυπώματος και στιβαρής γεωμετρίας επαφής, φιλοξενώντας υψηλότερες βαθμολογίες ρεύματος 1.5 AMP ανά επαφή, διατηρώντας παράλληλα αξιόπιστη ακεραιότητα σήματος σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας. Με διαμορφώσεις διπλής σειράς που εκτείνονται από 04P έως 60P, αυτός ο σύνδεσμος προσφέρει εξαιρετική ευελιξία για εφαρμογές διασύνδεσης υψηλής θερμοκρασίας.

• Λειτουργία σε Εκτεταμένη Θερμοκρασία: Το υψηλής απόδοσης θερμοπλαστικό πολυαμίδιο PA9T διατηρεί τη σταθερότητα διαστάσεων και την διηλεκτρική αντοχή σε ένα εύρος θερμοκρασίας από -55°C έως +125°C, υπερβαίνοντας σημαντικά το τυπικό παράθυρο λειτουργίας -40°C έως +105°C των τυπικών συνδέσμων PA6T. Αυτό επιτρέπει την ανάπτυξη σε χώρους κινητήρων, βιομηχανικούς φούρνους και εξωτερικό εξοπλισμό που εκτίθεται σε ακραίους θερμικούς κύκλους.
• Βελτιωμένη Τεχνολογία Μονωτή PA9T: Η ρητίνη PA9T παρέχει χαμηλότερη απορρόφηση υγρασίας και υψηλότερη θερμοκρασία εκτροπής θερμότητας σε σύγκριση με εναλλακτικές λύσεις PA6T και LCP. Σε συνδυασμό με ενίσχυση 30% υαλοϊνών, ο μονωτής παρουσιάζει ελάχιστη θερμική διαστολή και εξαιρετική αντοχή σε ερπυσμό υπό συνεχή μηχανικό φορτίο σε αυξημένες θερμοκρασίες.
• Υψηλότερη Ικανότητα Ρεύματος: Ο σχεδιασμός βήματος 2.0mm που χρησιμοποιεί στιβαρές επαφές από φωσφορούχο χαλκό επιτρέπει βαθμολογία ρεύματος 1.5 AMP ανά ακίδα, βελτίωση 50% σε σχέση με τους τυπικούς συνδέσμους διπλής σειράς βήματος 2.54mm, υποστηρίζοντας εφαρμογές διανομής ισχύος και σήματος υψηλότερου ρεύματος χωρίς ανησυχίες για θερμική υποβάθμιση.
• Σύστημα Αξιοπιστίας Gold Flash: Το σύστημα επιμετάλλωσης χρυσού flash πάνω από νικέλιο διατηρεί σταθερή αντίσταση επαφής κάτω από 15mΩ σε ολόκληρο το εύρος θερμοκρασίας λειτουργίας, αποτρέποντας αυξήσεις αντίστασης που προκαλούνται από οξείδωση, οι οποίες μπορούν να προκαλέσουν υποβάθμιση σήματος ή θερμική διαφυγή σε περιβάλλοντα υψηλής θερμοκρασίας.
• Ολοκληρωμένη Πιστοποίηση: Πλήρως συμβατό με τα ρυθμιστικά πρότυπα UL, SGS, ROHS και REACH, με επιπλέον υποστήριξη για δοκιμές πιστοποίησης αυτοκινήτων AEC-Q200 κατόπιν αιτήματος. Κάθε παρτίδα παραγωγής περιλαμβάνει επικύρωση θερμικού κύκλου για να διασφαλιστεί σταθερή απόδοση σε όλο το ονομαστικό εύρος θερμοκρασίας.

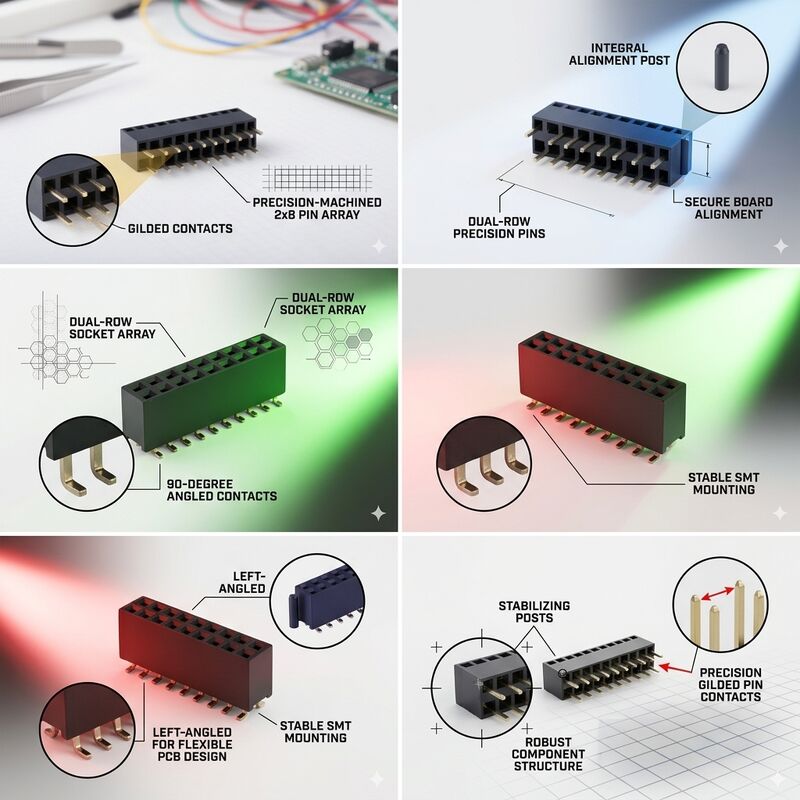

• Ευέλικτη Μορφή Διπλής Σειράς: Η διαμόρφωση διπλής σειράς μεγιστοποιεί την πυκνότητα διασύνδεσης, διατηρώντας παράλληλα επαρκείς αποστάσεις ερπυσμού και καθαρισμού για ονομαστική τάση αντοχής 500V AC/DC, καθιστώντας τον σύνδεσμο κατάλληλο τόσο για σήματα χαμηλής τάσης όσο και για εφαρμογές ισχύος μέτριας τάσης σε περιβάλλοντα υψηλής θερμοκρασίας.

Ο θηλυκός σύνδεσμος κεφαλής PA9T υψηλής θερμοκρασίας 2.0mm είναι ειδικά σχεδιασμένος για θερμικά απαιτητικές εφαρμογές. Τα ηλεκτρονικά αυτοκινήτων κάτω από το καπό, συμπεριλαμβανομένων των μονάδων ελέγχου κινητήρα (ECU), των ελεγκτών μετάδοσης, των αισθητήρων καυσαερίων και των μονάδων ενεργοποίησης υπερσυμπιεστή, επωφελούνται από την εκτεταμένη βαθμολογία θερμοκρασίας. Εξοπλισμός ελέγχου βιομηχανικών διεργασιών, όπως ελεγκτές θερμοκρασίας φούρνων, παρακολουθητές χημικών διεργασιών και συστήματα αυτοματισμού χυτηρίων, χρησιμοποιούν αυτούς τους συνδέσμους όπου οι θερμοκρασίες περιβάλλοντος υπερβαίνουν συνήθως τους 100°C. Συστήματα μετατροπής και διανομής ισχύος, συμπεριλαμβανομένων των τροφοδοτικών διακομιστών, των τηλεπικοινωνιακών ανορθωτών και των ελεγκτών MPPT ηλιακών μετατροπέων, αξιοποιούν την ενισχυμένη βαθμολογία ρεύματος για αξιόπιστη παροχή ισχύος σε ζεστά περιβλήματα εξοπλισμού. Ο εξοπλισμός γεώτρησης σε βάθος και καταγραφής πηγαδιών που λειτουργεί σε γεωθερμικά περιβάλλοντα εξαρτάται από τη θερμική σταθερότητα του συνδέσμου PA9T. Πρόσθετες εφαρμογές περιλαμβάνουν την παρακολούθηση κινητήρων αεροναυπηγικής, τη διαχείριση ισχύος στρατιωτικού βαθμού, τον έλεγχο έλξης σιδηροδρόμων και τα συστήματα διαχείρισης θερμότητας φωτισμού LED υψηλής έντασης.

Οι θηλυκοί σύνδεσμοι κεφαλής PA9T υψηλής θερμοκρασίας της CNJWY συσκευάζονται σε αντιστατικούς προστατευτικούς σωλήνες, με κάθε σωλήνα να περιέχει 10-40 συνδέσμους ανάλογα με τη διαμόρφωση του αριθμού pin. Όλα τα υλικά συσκευασίας είναι κατάλληλα για εκτεταμένη αποθήκευση σε περιβάλλοντα έως 40°C χωρίς υποβάθμιση, και διατίθεται συσκευασία φραγμού υγρασίας με ξηραντικό για πελάτες που απαιτούν εκτεταμένη διάρκεια ζωής σε υγρά κλίματα. Κάθε παρτίδα παραγωγής υποβάλλεται σε 100% αυτοματοποιημένη οπτική επιθεώρηση, μέτρηση αντίστασης επαφής και επικύρωση θερμικού κύκλου από -55°C έως +125°C. Η παραγωγή της CNJWY λειτουργεί υπό πιστοποιημένα συστήματα ποιότητας ISO9001:2015 με πλήρη συμμόρφωση UL, SGS, ROHS και REACH. Προσαρμοσμένες διαμορφώσεις, συμπεριλαμβανομένης της επιλεκτικής επιχρύσωσης βαρέως τύπου (15μin ή 30μin), επιλογών χρώματος μονωτή (μαύρο, φυσικό, κόκκινο) και μηκών pin ειδικά για την εφαρμογή, είναι διαθέσιμες μέσω της ομάδας μηχανικών OEM. Ο τυπικός χρόνος παράδοσης είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμαχίων.
