Υπερ-Λεπτός 1.0MM Σημείο Διπλής σειράς Γυναικείο σύνδεσμο επικεφαλής Χρυσό Flash PA6T 04P-80P Σημείο PCB υψηλής πυκνότητας

Η CNJWY παρουσιάζει τον πρωτοποριακό σύνδεσμο θηλυκής κεφαλής διπλής σειράς Ultra-Fine 1.0MM Pitch, αντιπροσωπεύοντας την αιχμή της τεχνολογίας μικροσκοπικών διασυνδέσεων για φορητές και φορετές ηλεκτρονικές συσκευές επόμενης γενιάς. Με μόλις 1.0mm απόσταση επαφής, αυτός ο σύνδεσμος επιτυγχάνει πυκνότητα διασύνδεσης περίπου 2,5 φορές μεγαλύτερη από τους παραδοσιακούς συνδέσμους 2.54mm, επιτρέποντας πρωτοφανή σμίκρυνση PCB χωρίς θυσία του αριθμού των καναλιών σήματος. Οι επαφές από φωσφορούχο χαλκό, σχεδιασμένες με ακρίβεια, διαθέτουν επιχρύσωση για αξιόπιστη μετάδοση σήματος χαμηλού επιπέδου, ενώ το περίβλημα από θερμοπλαστικό PA6T υψηλής θερμοκρασίας διασφαλίζει διαστατική σταθερότητα μέσω συναρμολόγησης αναρροής χωρίς μόλυβδο. Οι διαμορφώσεις διπλής σειράς από 04P έως 80P παρέχουν ολοκληρωμένη ευελιξία σχεδιασμού για εφαρμογές που κυμαίνονται από συμπαγείς μονάδες σύντηξης αισθητήρων έως σύνθετες διεπαφές συστήματος σε μονάδα. Η τερματικοποίηση SMT με βελτιστοποιημένη ομοεπίπεδη διάταξη ακροδεκτών προσφέρει σταθερό σχηματισμό συγκολλημένων συνδέσεων σε περιβάλλοντα αυτοματοποιημένης συναρμολόγησης υψηλού όγκου, καθιστώντας αυτόν τον σύνδεσμο την οριστική επιλογή για καταναλωτικά ηλεκτρονικά, συσκευές IoT και ιατρικές φορετές συσκευές που απαιτούν μέγιστη λειτουργικότητα σε ελάχιστο χώρο.

• Προηγμένη Βιομηχανική Σμίκρυνση 1.0MM: Στα 1.0mm απόσταση, αυτός ο σύνδεσμος επιτυγχάνει την υψηλότερη πυκνότητα διασύνδεσης στο χαρτοφυλάκιο θηλυκών κεφαλών CNJWY. Ένας σύνδεσμος διπλής σειράς 40 θέσεων καταλαμβάνει περίπου 20mm x 4mm χώρου PCB, επιτρέποντας δρομολόγηση σήματος πολλαπλών καναλιών σε σχεδιασμούς με περιορισμένο χώρο, όπως έξυπνα ρολόγια, ασύρματα ακουστικά και εμφυτεύσιμες ιατρικές συσκευές.
• Μικρο-επαφές Σχηματισμένες με Ακρίβεια: Κάθε επαφή από φωσφορούχο χαλκό είναι σφραγισμένη με ακρίβεια για να διατηρεί σταθερές δυνάμεις εισαγωγής και εξαγωγής παρά τη μικροσκοπική γεωμετρία. Το σύστημα επιχρύσωσης πάνω από νικέλιο διασφαλίζει σταθερή αντίσταση επαφής κάτω από 30mΩ για αναλογικά σήματα χαμηλού επιπέδου και ψηφιακά σήματα υψηλής ταχύτητας σε εκατοντάδες κύκλους σύνδεσης.

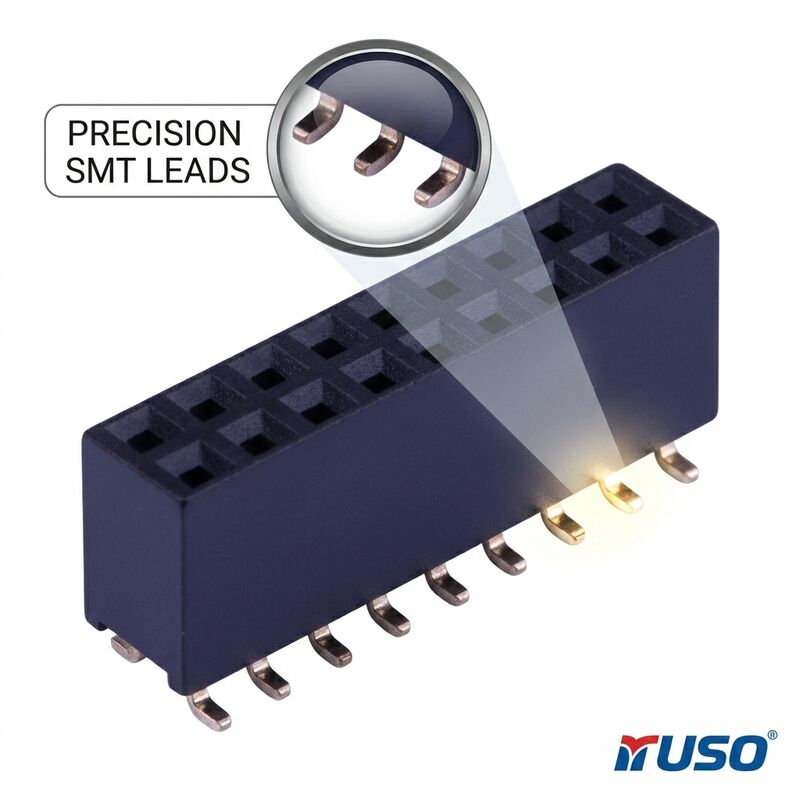

• Έτοιμο για Αυτοματοποιημένη Συναρμολόγηση SMT: Οι ακροδέκτες SMT λεπτής απόστασης είναι σχεδιασμένοι για συμβατότητα με τυπικές διαδικασίες τοποθέτησης εξαρτημάτων 0201 και 0402. Η συσκευασία σε ταινία και καρούλι με ακριβείς διαστάσεις θήκης και επιφάνειες αναρρόφησης κενού επιτρέπει αξιόπιστο χειρισμό από μηχανές τοποθέτησης υψηλής ταχύτητας και πολυλειτουργικές μηχανές από όλους τους κύριους κατασκευαστές εξοπλισμού.
• Θερμική Σταθερότητα PA6T: Ο μονωτήρας PA6T ενισχυμένος με υαλοΐνες διατηρεί ακριβή ανοχή θέσης επαφής καθ' όλη τη διάρκεια του πλήρους θερμικού κύκλου αναρροής χωρίς μόλυβδο, διασφαλίζοντας σταθερή ευθυγράμμιση σύνδεσης με αρσενικές κεφαλές ακροδεκτών 1.0mm μετά τη συναρμολόγηση.
• Εκτεταμένος Αριθμός Καναλιών Σήματος: Με διαμορφώσεις διπλής σειράς που φτάνουν τις 80 θέσεις, οι σχεδιαστές μπορούν να δρομολογήσουν έως και 80 διακριτά κανάλια σήματος μέσω ενός ζεύγους συνδέσμων, απλοποιώντας δραματικά τη διάταξη PCB για σύνθετες λειτουργίες, όπως διεπαφές κάμερας MIPI, παράλληλες διαύλους οθόνης και συστοιχίες αισθητήρων πολλαπλών καναλιών.
• Λύση Στοίβαξης Χαμηλού Προφίλ: Ο κάθετος σχεδιασμός SMT με ύψος σύνδεσης τόσο χαμηλό όσο 5.0mm επιτρέπει στενή στοίβαξη πλακέτας-προς-πλακέτα σε εξαιρετικά λεπτά περιβλήματα προϊόντων, υποστηρίζοντας την τάση προς λεπτότερα smartphones, tablets και φορητές ιατρικές συσκευές.

Ο σύνδεσμος θηλυκής κεφαλής 1.0mm ultra-fine pitch επιτρέπει τη σμίκρυνση σε όλες τις πιο απαιτητικές ηλεκτρονικές εφαρμογές. Τα smartphones και τα tablets χρησιμοποιούν αυτούς τους συνδέσμους για διεπαφές μονάδων κάμερας, συνδέσεις εύκαμπτων οθονών με πλακέτες και διασυνδέσεις κέντρων αισθητήρων. Η τεχνολογία φορητών συσκευών, συμπεριλαμβανομένων των έξυπνων ρολογιών, των fitness trackers και των γυαλιών επαυξημένης πραγματικότητας, βασίζεται στο ελάχιστο αποτύπωμα του συνδέσμου για διασυνδέσεις υψηλής πυκνότητας σε εξαιρετικά συμπαγή περιβλήματα. Οι ιατρικές συσκευές, όπως οι συνεχείς μετρητές γλυκόζης, τα ακουστικά βαρηκοΐας και τα φορητά επιθέματα ΗΚΓ, επωφελούνται από την αξιοπιστία του συνδέσμου σε κρίσιμες για τη ζωή εφαρμογές. Οι συσκευές IoT άκρου, συμπεριλαμβανομένων των κόμβων αισθητήρων περιβάλλοντος, των ετικετών παρακολούθησης περιουσιακών στοιχείων και των ελεγκτών έξυπνων κτιρίων, χρησιμοποιούν αυτούς τους συνδέσμους για αρθρωτή ενσωμάτωση αισθητήρων. Οι εφαρμογές drones και ρομποτικής αξιοποιούν τον υψηλό αριθμό pin για συμπαγείς διασυνδέσεις ελεγκτών πτήσης και οδηγών κινητήρων. Πρόσθετες εφαρμογές περιλαμβάνουν στοίβαξη πλακετών μονάδων στερεάς κατάστασης (SSD), ελεγκτές γυροστατών κάμερας, φορητά όργανα φασματοσκοπίας και μικροσκοπικά επιστημονικά ωφέλιμα φορτία για δορυφόρους CubeSat.

Οι σύνδεσμοι CNJWY 1.0mm ultra-fine pitch παρέχονται αποκλειστικά σε συσκευασία ταινίας και καρουλιού, σχεδιασμένη για αυτοματοποιημένη τοποθέτηση υψηλής ταχύτητας. Οι τυπικές ποσότητες καρουλιού κυμαίνονται από 1.000 έως 3.000 τεμάχια ανάλογα με τον αριθμό των pin, με καρούλια διαμέτρου 330mm σε ταινία μεταφοράς πλάτους 16mm ή 24mm. Όλα τα εξαρτήματα αποστέλλονται σε σακούλες φραγμού υγρασίας με ξηραντικό και δείκτες HIC, ταξινομημένα στο επίπεδο 3 MSL της IPC/JEDEC J-STD-020. Η εσωτερική συσκευασία σφραγισμένη με κενό με αγώγιμα υλικά ασφαλή για ESD προστατεύει τους ακροδέκτες λεπτής απόστασης από μηχανικές ζημιές κατά τη μεταφορά. Κάθε παρτίδα παραγωγής υποβάλλεται σε 100% αυτοματοποιημένη οπτική επιθεώρηση για ομοεπίπεδη διάταξη ακροδεκτών, ακρίβεια θέσης επαφής και ακεραιότητα επιφάνειας συγκόλλησης. Η CNJWY διατηρεί πιστοποιημένη παραγωγή ISO9001:2015 με συμμόρφωση UL, SGS, ROHS και REACH. Προσαρμοσμένα σχέδια πλαισίων ακροδεκτών, επιλογές επιλεκτικής επιχρύσωσης και χρώματα μονωτήρων ειδικών για την εφαρμογή υποστηρίζονται μέσω του αποκλειστικού μας προγράμματος μηχανικής OEM. Η τυπική παράδοση είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμαχίων.
