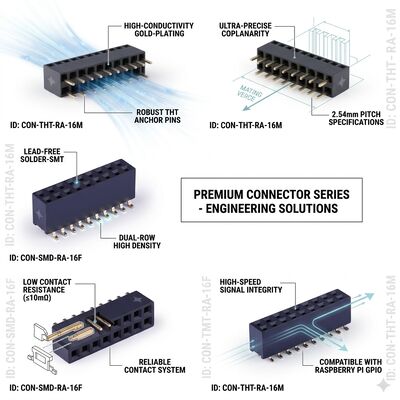

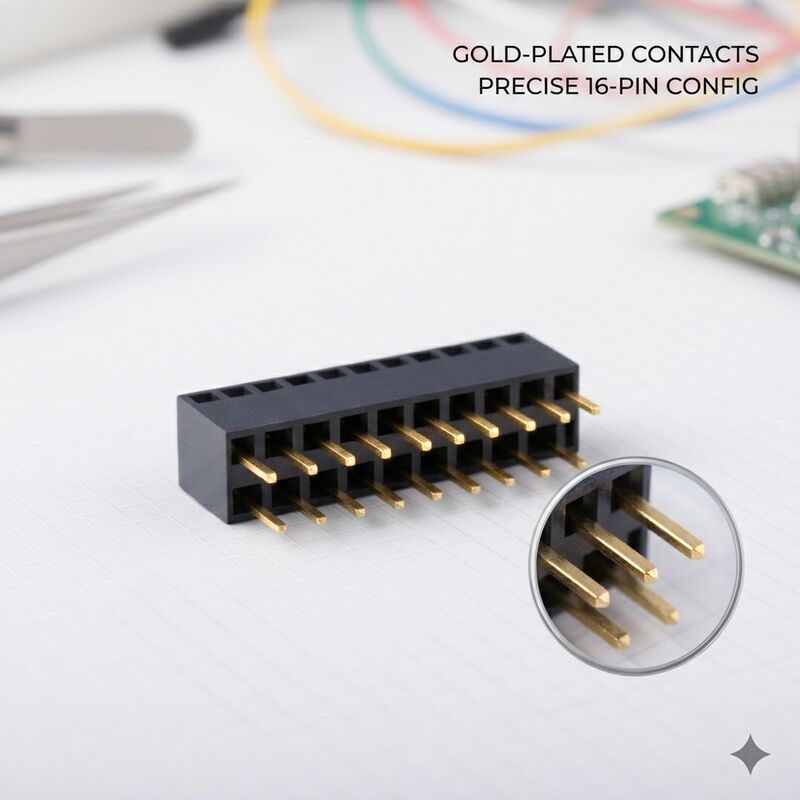

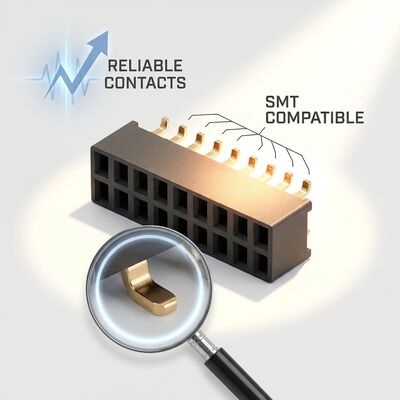

Ανεβασμένο ύψος 8.5MM 2.54MM Στροφή Διπλή σειρά γυναικεία κεφαλίδα Socket Gold Flash PA6T Μέσα από τρύπα στέκεται σύνδεσμος

Η CNJWY προσφέρει την εξειδικευμένη θηλυκή υποδοχή κεφαλής διπλής σειράς με αυξημένο ύψος 8,5MM και βήμα 2,54MM, σχεδιασμένη για να παρέχει επιπλέον κάθετη απόσταση μεταξύ στοιβαγμένων PCB σε συναρμολογήσεις πολλαπλών πλακετών. Με ύψος μονωτικού σώματος 8,5mm πάνω από την επιφάνεια του PCB, αυτός ο σύνδεσμος δημιουργεί επαρκή χώρο για να φιλοξενήσει ψηλά εξαρτήματα, ψύκτρες ή κανάλια ροής αέρα στην αντίστοιχη πλακέτα, εξαλείφοντας την ανάγκη για δαπανηρές ενδιάμεσες πλακέτες ή εύκαμπτες λύσεις κυκλωμάτων. Το αυξημένο προφίλ είναι ιδιαίτερα πολύτιμο σε σχεδιασμούς ηλεκτρονικών ισχύος όπου η θερμική διαχείριση απαιτεί απόσταση για μεταφορά θερμότητας με αέρα, και σε συστήματα μικτών σημάτων όπου η απομόνωση μεταξύ τμημάτων πλακέτας υψηλής και χαμηλής τάσης είναι κρίσιμη. Η διαμόρφωση διπλής σειράς που εκτείνεται από 04P έως 80P προσφέρει διασύνδεση υψηλής πυκνότητας, ενώ οι επαφές από φωσφοροχαλκό με επιχρύσωση εξασφαλίζουν αξιόπιστη ηλεκτρική απόδοση σε εκτεταμένες διάρκειες ζωής. Η τερματική σύνδεση μέσω οπής παρέχει στιβαρή μηχανική αγκίστρωση που αντιστέκεται στις αυξημένες δυνάμεις μοχλού που είναι εγγενείς στους συνδέσμους αυξημένου ύψους.

• 8,5MM Αυξημένο Προφίλ Μονωτή: Το ύψος στήριξης 8,5mm παρέχει γενναιόδωρη απόσταση μεταξύ στοιβαγμένων PCB, επιτρέποντας την τοποθέτηση εξαρτημάτων ύψους έως 6mm στην αντίστοιχη επιφάνεια της πλακέτας. Αυτό εξαλείφει τον κοινό περιορισμό σχεδιασμού όπου το ύψος του συνδέσμου περιορίζει την επιλογή εξαρτημάτων σε γειτονικές πλακέτες σε πυκνές συναρμολογήσεις.
• Βελτιωμένη Θερμική Διαχείριση: Το αυξημένο κενό πλακέτας-προς-πλακέτα δημιουργεί ένα φυσικό κανάλι ροής αέρα μεταξύ στοιβαγμένων PCB, βελτιώνοντας την ψύξη με μεταφορά θερμότητας με αέρα για εξαρτήματα ισχύος. Σε συστήματα ψύξης με εξαναγκασμένο αέρα, η απόσταση 8,5mm εξασφαλίζει επαρκή ταχύτητα ροής αέρα μέσω του ενδιάμεσου κενού για αποτελεσματική απαγωγή θερμότητας.
• Συμμόρφωση με Απόσταση Υψηλής Τάσης: Η αυξημένη φυσική απόσταση μεταξύ των πλακετών βελτιώνει τις αποστάσεις επιφανειακής και διηλεκτρικής αντοχής, υποστηρίζοντας τη συμμόρφωση με τα πρότυπα ασφαλείας IEC 60950 και IEC 62368 για εξοπλισμό που απαιτεί ενισχυμένη μόνωση μεταξύ πρωτευόντων και δευτερευόντων κυκλωμάτων.
• Ενισχυμένος Μηχανικός Σχεδιασμός: Το εκτεταμένο μονωτικό σώμα ενσωματώνει μια ενισχυμένη δομή βάσης με μεγεθυμένες ουρές συγκόλλησης για βελτιωμένη μηχανική σταθερότητα. Η τερματική σύνδεση μέσω οπής με γενναιόδωρα μεγέθη επαφών αντιστέκεται στην αυξημένη ροπή κάμψης που δημιουργείται από το αυξημένο ύψος του συνδέσμου κατά τις λειτουργίες σύνδεσης και αποσύνδεσης.
• Αξιοπιστία Επαφών με Επιχρύσωση: Οι επαφές από φωσφοροχαλκό με ομοιόμορφη επιχρύσωση διατηρούν σταθερή αντίσταση επαφής κάτω από 20mΩ καθ' όλη τη διάρκεια της ονομαστικής ζωής των 300 κύκλων σύνδεσης, εξασφαλίζοντας σταθερή ακεραιότητα σήματος ακόμη και όταν ο σύνδεσμος υφίσταται την ελαφρά μηχανική κάμψη που είναι εγγενής στους συνδέσμους αυξημένου ύψους.
• Ευέλικτες Επιλογές Αριθμού Pin: Οι διαμορφώσεις διπλής σειράς από 04P έως 80P καλύπτουν ποικίλες απαιτήσεις σχεδιασμού, από απλές διασυνδέσεις τροφοδοσίας και γείωσης που απαιτούν μόνο λίγες θέσεις έως σύνθετες διεπαφές διαύλου δεδομένων που χρειάζονται συνδεσιμότητα υψηλού αριθμού pin μεταξύ στοιβαγμένων πλακετών.

Η θηλυκή υποδοχή κεφαλής αυξημένου ύψους 8,5mm αντιμετωπίζει συγκεκριμένες προκλήσεις μηχανικού σχεδιασμού σε ηλεκτρονικές συναρμολογήσεις πολλαπλών πλακετών. Οι μονάδες τροφοδοσίας χρησιμοποιούν αυτούς τους συνδέσμους για να δημιουργήσουν απόσταση για ψηλά ηλεκτρολυτικά πυκνωτές, μετασχηματιστές και ψύκτρες που είναι τοποθετημένες στην αντίστοιχη πλακέτα τροφοδοσίας. Τα συστήματα οδηγών βιομηχανικών κινητήρων χρησιμοποιούν το αυξημένο προφίλ για να διατηρήσουν την απόσταση απομόνωσης μεταξύ σταδίων ισχύος υψηλής τάσης και κυκλωμάτων ελέγχου χαμηλής τάσης σε γειτονικές πλακέτες. Τα συστήματα φωτισμού LED επωφελούνται από το αυξημένο κενό για θερμική διαχείριση, επιτρέποντας στη θερμότητα από τα εξαρτήματα του οδηγού LED να διαχέεται μέσω φυσικής μεταφοράς θερμότητας με αέρα μεταξύ στοιβαγμένων PCB. Ο τηλεπικοινωνιακός εξοπλισμός, συμπεριλαμβανομένων των ενισχυτών ισχύος σταθμών βάσης και των μονάδων φίλτρων RF, αξιοποιεί τον αυξημένο σύνδεσμο για στοίβαξη πλακετών σε σασί ψύξης με εξαναγκασμένο αέρα. Τα όργανα δοκιμών και μέτρησης χρησιμοποιούν την επιπλέον απόσταση για να φιλοξενήσουν εξαρτήματα αναφοράς βαθμονόμησης. Οι μονάδες ελέγχου αμαξώματος αυτοκινήτων και τα συστήματα διαχείρισης μπαταριών χρησιμοποιούν το αυξημένο ύψος για απομόνωση σε αρχιτεκτονικές μικτής τάσης. Πρόσθετες εφαρμογές περιλαμβάνουν πλακέτες διανομής ισχύος διακομιστών, διεπαφές ελέγχου UPS και στοιβαγμένες συναρμολογήσεις μικρομετατροπέων ηλιακής ενέργειας όπου η απόσταση εξαρτημάτων και η θερμική διαχείριση είναι κρίσιμες παράμετροι σχεδιασμού.

Οι θηλυκές υποδοχές κεφαλής αυξημένου ύψους CNJWY συσκευάζονται σε αντιστατικούς προστατευτικούς σωλήνες ειδικά σχεδιασμένους για να φιλοξενούν το ύψος μονωτή 8,5mm χωρίς παραμόρφωση των επαφών. Κάθε σωλήνας περιέχει 10-35 συνδέσμους ανάλογα με τον αριθμό των pin, με αποστάτες που αποτρέπουν την επαφή συνδέσμου με σύνδεσμο κατά τη μεταφορά. Για πελάτες αυτοματοποιημένης συναρμολόγησης, διατίθεται προσαρμοσμένη συσκευασία σε δίσκο με ακριβώς κατεργασμένες θήκες. Όλα τα υλικά συσκευασίας είναι ESD-safe και περιλαμβάνουν προστασία από την υγρασία κατάλληλη για συνθήκες αποθήκευσης σε τυπική αποθήκη. Κάθε παρτίδα παραγωγής υποβάλλεται σε 100% οπτική επιθεώρηση, συμπεριλαμβανομένης της επαλήθευσης μέτρησης ύψους σώματος, ελέγχου ευθυγράμμισης επαφών και δοκιμής δύναμης εισαγωγής. Η παραγωγή CNJWY λειτουργεί υπό πιστοποιημένα συστήματα ποιότητας ISO9001:2015 με συμμόρφωση UL, SGS, ROHS και REACH σε ολόκληρη τη γραμμή προϊόντων. Προσαρμοσμένα ύψη σώματος πέραν των 8,5mm, μήκη pin ειδικά για την εφαρμογή και επιλεκτικές επιλογές επιχρύσωσης είναι διαθέσιμες μέσω της ομάδας μηχανικών OEM μας. Η τυπική παράδοση είναι 7-10 εργάσιμες ημέρες με ελάχιστη ποσότητα παραγγελίας 2.000 τεμαχίων.
