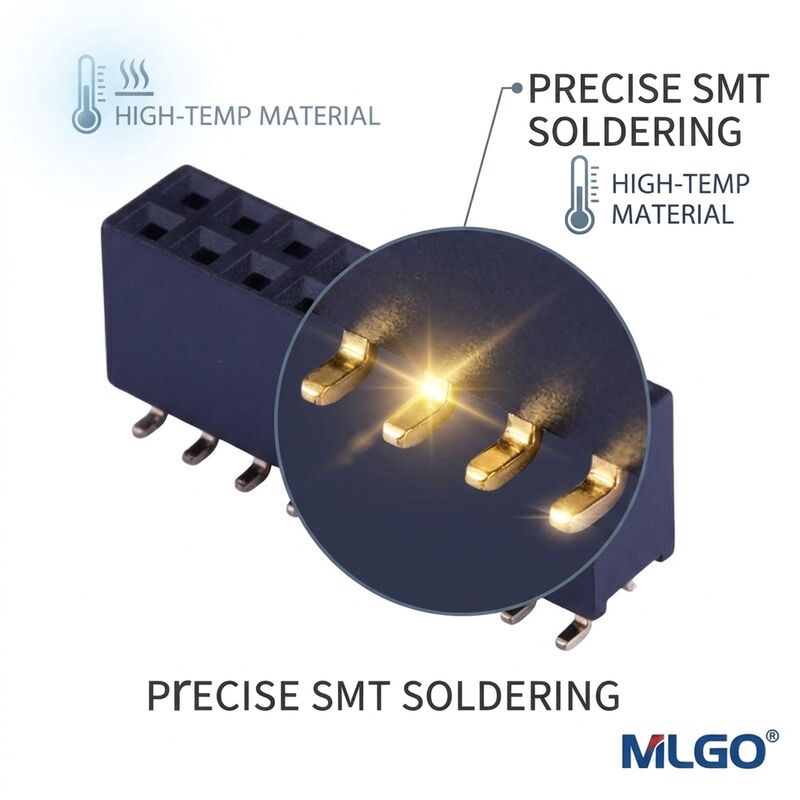

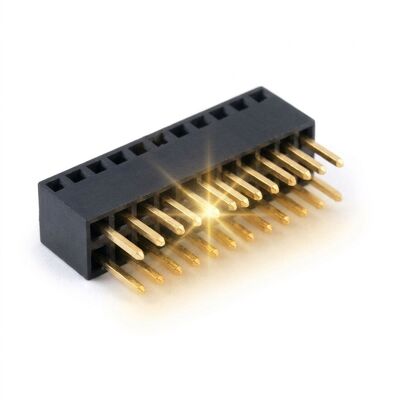

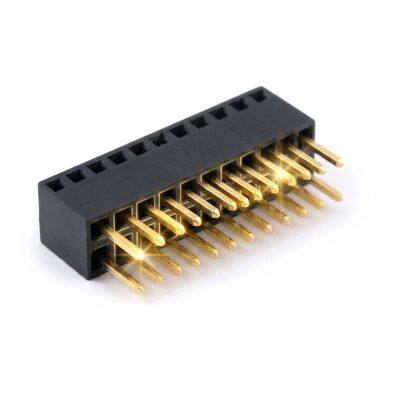

2.54mm Εργασμένο στρογγυλό καρφί Γυναικεία κεφαλίδα Σωκέτα 40 καρφί χρυσό πάνω από νικέλιο ακρίβεια γυρισμένη

Οι πιεζόμενες επαφές είναι γρήγορες και οικονομικές, αλλά δεν μπορούν να ταιριάξουν τη μνήμη ελατηρίου ενός κατεργασμένου κελύφους. Αυτή η θηλυκή υποδοχή με στρογγυλή ακίδα 2,54mm είναι κατασκευασμένη από κελύφη ορείχαλκου κατεργασμένα με τόρνο, καθένα από τα οποία φέρει ένα κλουβί επαφής έξι δακτύλων που περιβάλλει μια στρογγυλή ή τετράγωνη ακίδα από όλες τις πλευρές. Το αποτέλεσμα είναι μια υποδοχή της οποίας η δύναμη εισαγωγής παραμένει σταθερή για εκατοντάδες κύκλους, γι' αυτό και οι κατεργασμένες υποδοχές κυριαρχούν στις πλακέτες burn-in, στις υποδοχές δοκιμής IC και σε οποιαδήποτε συναρμολόγηση συνδέεται και αποσυνδέεται κατά τη διάρκεια της συντήρησης αντί μία φορά στο εργοστάσιο.

Ο μονωτήρας είναι PPS αντί για νάιλον. Το PPS διατηρεί τις διαστάσεις του υπό συνεχή λειτουργία 125 C και δεν παραμορφώνεται όταν η υποδοχή σφίγγεται σε μια διάταξη δοκιμής, έτσι ώστε η απόσταση επαφής 2,54mm να παραμένει σταθερή μετά από χρόνια θερμικού κύκλου. Η επιχρύσωση 0,76 μικρομέτρων βρίσκεται πάνω από ένα φράγμα νικελίου 2,5 μικρομέτρων, διατηρώντας την αντίσταση επαφής κοντά στα 10 milliohms και εμποδίζοντας τη διάχυση του νικελίου που τελικά θαμπώνει λεπτές επικαλύψεις σε φθηνότερα εξαρτήματα.

• Κατεργασμένες επαφές: Κάθε κέλυφος ορείχαλκου κατεργάζεται σε ελβετικό τόρνο, δίνοντας μια ομόκεντρη οπή που διατηρεί τη δύναμη εισαγωγής σταθερή από την ακίδα ένα έως την ακίδα σαράντα.
• Κλουβί επαφής έξι δακτύλων: Το εσωτερικό κλουβί συγκρατεί στρογγυλές και τετράγωνες ακίδες και διατηρεί τη μνήμη ελατηρίου πολύ πέρα από τη διάρκεια ζωής μιας πιεζόμενης επαφής.
• Επίχρυσο 0,76 μικρομέτρων πάνω από νικέλιο: Ένα φράγμα νικελίου 2,5 μικρομέτρων εμποδίζει τη διάχυση, έτσι η αντίσταση επαφής παραμένει κοντά στα 10 milliohms καθ' όλη τη διάρκεια ζωής.
• Μονωτήρας PPS: Ο Πολυφαινυλενοσουλφίδιο αντέχει στη συγκόλληση στους 260 C, διαλύτες και συνεχή λειτουργία στους 125 C χωρίς παραμόρφωση διαστάσεων.
• Χαμηλή και σταθερή δύναμη εισαγωγής: Η δύναμη ζεύξης παραμένει προβλέψιμη μετά από 500 κύκλους, προστατεύοντας τις οπές μέσω συγκόλλησης σε ανακατασκευασμένες πλακέτες.
• Υποδοχή IC που μπορεί να τοποθετηθεί: Η μορφή μονής σειράς 2,54mm δέχεται τυπικά περιγράμματα DIP, αντάπτορες κατεργασμένων ακίδων και ακίδες σύρματος.

Οι κατεργασμένες υποδοχές καθορίζονται όπου η σύνδεση πρέπει να αντέχει σε επαναλαμβανόμενη εισαγωγή. Οι πλακέτες δοκιμής burn-in και ζωής τις χρησιμοποιούν επειδή μια πιεζόμενη επαφή χάνει τη δύναμη του ελατηρίου μετά από μερικές εκατοντάδες κύκλους φούρνου. Οι προγραμματιστές ECU αυτοκινήτων και οι εγκαταστάσεις βαθμονόμησης βασίζονται σε αυτές για την προστασία των οπών μέσω συγκόλλησης ακριβών μονάδων ελέγχου. Οι σχεδιαστές ήχου και οργάνων τις επιλέγουν για υποδοχές ενισχυτών λειτουργίας και αντάπτορες DIP, όπου μια σφιχτή, χαμηλής αντίστασης επαφή διατηρεί τα επίπεδα θορύβου χαμηλά. Είναι επίσης η τυπική επιλογή για πρωτοτυποποίηση με σύρμα, υποδοχές κρυστάλλων και ρελέ, και οποιαδήποτε παλιά πλακέτα που επισκευάζεται αντί να αντικαθίσταται.

Κατεργαζόμαστε κελύφη από ορείχαλκο ή βηρύλλιο-χαλκό, και μπορούμε να αυξήσουμε το πάχος του χρυσού σε 1,27 ή 1,5 μικρόμετρα για διατάξεις υψηλής συχνότητας εισαγωγής. Οι μονές σειρές από 2 έως 40 θέσεις αποθηκεύονται ως υλικό ταινίας, έτσι οι μικρές παρτίδες δεν χρειάζονται νέα εργαλεία. Προαιρετικά χαρακτηριστικά περιλαμβάνουν κλειστό πυθμένα για προστασία οπών, μήκος ουράς συγκόλλησης προσαρμοσμένο σε πλακέτες 1,6mm ή 2,4mm, και μονωτήρα σε PPS ή PEI υψηλής θερμοκρασίας. Διατίθενται προσαρμοσμένα κλουβιά επαφών τόσο για στρογγυλές ακίδες 0,5mm όσο και για τετράγωνες ακίδες 0,64mm, και τα δείγματα μηχανικής αποστέλλονται εντός πέντε εργάσιμων ημερών από την έγκριση του σχεδίου.

Οι κατεργασμένες υποδοχές εξέρχονται από τη γραμμή σε αντιστατικούς σωλήνες των 20 ή 50 τεμαχίων, που προστατεύουν τις κατεργασμένες επαφές από πλευρική πρόσκρουση κατά τη μεταφορά. Οι σωλήνες συσκευάζονται σε χαρτοκιβώτια εξαγωγής με αφρώδη καλύμματα άκρων, και κάθε χαρτοκιβώτιο φέρει έναν αριθμό παρτίδας που συνδέεται με το πιστοποιητικό επιχρύσωσης για αυτό το βαρέλι. Επειδή το στρώμα χρυσού είναι ο παράγοντας κόστους σε αυτό το προϊόν, κάθε αποστολή περιλαμβάνει μια αναφορά πάχους επιχρύσωσης μετρημένη με φθορισμό ακτίνων Χ σε τρία σημεία της παρτίδας. Τα χαρτοκιβώτια σφραγίζονται με ταινία ασφαλείας και επισημαίνονται με δείκτες υγρασίας για θαλάσσια μεταφορά. Οι διανομείς μπορούν να ζητήσουν ουδέτερους σωλήνες, ετικέτες δικής τους μάρκας και χαρτοκιβώτια με γραμμικό κώδικα, και διατηρούμε ένα αρχείο τριών ετών αναφορών διαστάσεων για κάθε παρτίδα που αποστέλλεται.
