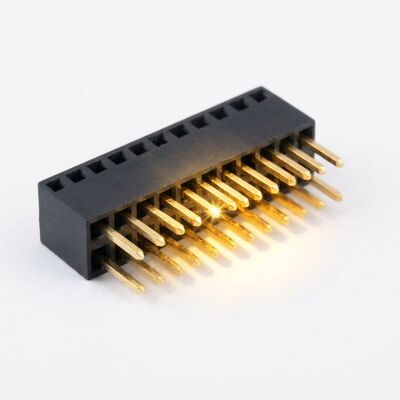

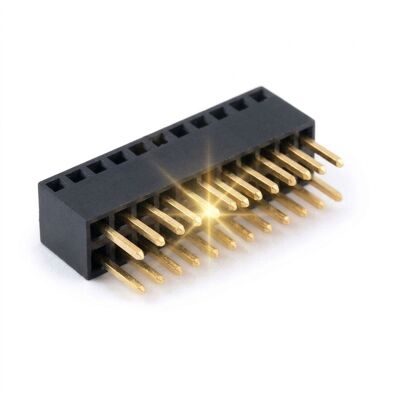

2.54 χιλιοστόμετρος Πίτσα Διπλή σειρά Υψηλή 15 χιλιοστόμετρος Γυναικεία σύνδεση κεφαλής

Ορισμένοι πίνακες απλά δεν μπορούν να τοποθετηθούν κοντά ο ένας στον άλλο. Μια οθόνη χρειάζεται αέρα πίσω της, ένα στάδιο ισχύος χρειάζεται χώρο για την ψύκτρα του, ή μια θυγατρική κάρτα πρέπει να αφήσει χώρο για έναν ψηλό ηλεκτρολυτικό πυκνωτή στην μητρική πλακέτα. Αυτή η ανυψωμένη θηλυκή υποδοχή 2.54mm διπλής σειράς λύνει αυτό το πρόβλημα με ύψος σώματος 15mm και εκτεταμένα πόδια συγκόλλησης, επιτρέποντας στους σχεδιαστές να ορίσουν το κενό πλακέτας προς πλακέτα στον σύνδεσμο αντί να προσθέτουν αποστάτες και ένα δεύτερο βήμα συναρμολόγησης.

Ο μονωτήρας διατηρεί το ίδιο πλέγμα επαφών 2.54mm με μια τυπική θηλυκή υποδοχή, αλλά διαμορφώνει το σώμα σε έναν ψηλό, νευρωτό πύργο. Οι κάθετες νευρώσεις ενισχύουν τον πύργο ώστε να μην κάμπτεται όταν εισάγεται μια σύνδεση υποδοχής υπό γωνία, και οι εκτεταμένες ουρές επαφών είναι αρκετά μακριές για να περάσουν μέσα από πλακέτες 1.6mm και να αφήσουν ακόμα ένα πλήρες φιλέτο συγκόλλησης στην κάτω πλευρά. Η επιχρύσωση πάνω από νικέλιο διατηρεί σταθερή τη διεπαφή επαφής, ενώ το ψηλό σώμα απορροφά την μηχανική μόχλευση μιας βαθιάς στοίβας.

• Ύψος στοίβαξης 15mm: Ένας διαμορφωμένος πύργος 15mm καθορίζει το κενό πλακέτας προς πλακέτα χωρίς αποστάτες, εξοικονομώντας ένα βήμα συναρμολόγησης ανά ζεύγος πλακετών.
• Γεωμετρία νευρωτού πύργου: Οι κάθετες νευρώσεις ενισχύουν το ανυψωμένο σώμα, ώστε η εισαγωγή υπό γωνία να μην κάμπτει το πεδίο επαφής.
• Εκτεταμένα πόδια συγκόλλησης 3mm: Οι μακριές ουρές αφήνουν ένα πλήρες φιλέτο σε πλακέτες 1.6mm και παραμένουν συγκολλήσιμες από την κάτω πλευρά σε διαδικασίες κυματοειδούς συγκόλλησης.
• Πλήρες πλέγμα 2.54mm: Οι επαφές παραμένουν στην τυπική απόσταση, ώστε το εξάρτημα να συνδέεται με οποιαδήποτε συνηθισμένη αρσενική υποδοχή διπλής σειράς.
• Επιχρύσωση πάνω από νικέλιο: Η επινικέλωση διατηρεί χαμηλή την αντίσταση επαφής και αποτρέπει τη μετανάστευση του χαλκού στο στρώμα χρυσού.
• Σταθερή δύναμη εισαγωγής: Οι ισορροπημένα ελατήρια επαφής σημαίνουν ότι μια στοίβα 40 θέσεων εισάγεται με το χέρι χωρίς πρέσα.

Οι ανυψωμένες υποδοχές είναι ο αθόρυβος εργάτης της στοίβαξης πλακετών. Κρατούν τις πλακέτες οδηγών LCD και OLED πάνω από μια κύρια πλακέτα λογικής σε πίνακες οργάνων, ανυψώνουν τις μονάδες επικοινωνίας μακριά από μαγνητικά πεδία σε ένα τροφοδοτικό, και διαχωρίζουν μια θυγατρική κάρτα RF από θορυβώδη ψηφιακά πεδία γείωσης. Στον φωτισμό LED, ανυψώνουν την πλακέτα οδηγού ώστε η ροή αέρα να μπορεί να περάσει μεταξύ των δύο PCB. Βιομηχανικά περιβλήματα τα χρησιμοποιούν αντί για ορειχάλκινους αποστάτες, επειδή ο σύνδεσμος εκτελεί τη διαμόρφωση του χώρου και την ηλεκτρική σύνδεση σε μία τοποθέτηση, γεγονός που μειώνει τον χρόνο συναρμολόγησης και αφαιρεί μια εργασία στερέωσης από τη γραμμή.

Ύψη σώματος 5.0, 8.5, 11.0, 15.0 και 20.0mm παράγονται όλα από την ίδια οικογένεια εισαγωγών, οπότε η αλλαγή ενός σχεδίου σε υψηλότερη στοίβα δεν αλλάζει το αποτύπωμα PCB. Μπορούμε να επεκτείνουμε τις ουρές συγκόλλησης στα 4.0mm για παχιές πλάτες, να διαμορφώσουμε ένα πείρο ευθυγράμμισης για τοποθέτηση με μηχανή pick and place, και να προσθέσουμε ένα τοίχωμα πολικότητας, ώστε η σύνδεση υποδοχής να μπορεί να εισαχθεί μόνο με έναν τρόπο. Για προγράμματα μεγάλης κλίμακας, ο μονωτήρας μπορεί να μετακινηθεί σε PA9T, όπου η πλακέτα περνά μέσα από μια δεύτερη αναδιαμόρφωση, και οι επαφές μπορούν να παραδοθούν με επιλεκτικό χρυσό 0.38 μικρομέτρων μόνο στην περιοχή σύνδεσης για τον έλεγχο του κόστους.

Οι υποδοχές στοίβαξης συσκευάζονται σε αντιστατικές σακούλες των 1000 τεμαχίων, με τα ψηλά σώματα τοποθετημένα σε διαμορφωμένο δίσκο, ώστε οι πύργοι να μην φέρουν το βάρος του χαρτοκιβωτίου από πάνω. Κάθε σακούλα φέρει ξηραντικό και κάρτα ένδειξης υγρασίας. Τα χαρτοκιβώτια εξαγωγής έχουν βαθμολογία έως 15 kg ακαθάριστο βάρος, εκτυπώνονται με την ουδέτερη ετικέτα CNJWY και κλείνουν με ταινία ασφαλείας κατά της παραβίασης. Για θαλάσσια μεταφορά, τα παλετοποιούμε σε στοίβες τυλιγμένες με συρρικνωτή με προστατευτικά άκρων, τα οποία αποτρέπουν την παραμόρφωση των πύργων υπό φορτίο σε υγρό εμπορευματοκιβώτιο. Διατίθεται προσαρμοσμένη εκτύπωση χαρτοκιβωτίων, ετικέτες ιδιωτικής ετικέτας και εσωτερικές σακούλες με γραμμικό κώδικα, και κάθε παρτίδα αποστέλλεται με αναφορά μέτρησης ύψους που καταγράφει το πραγματικό ύψος σώματος πέντε δειγμάτων.
