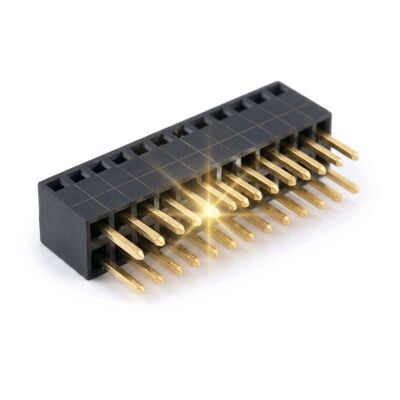

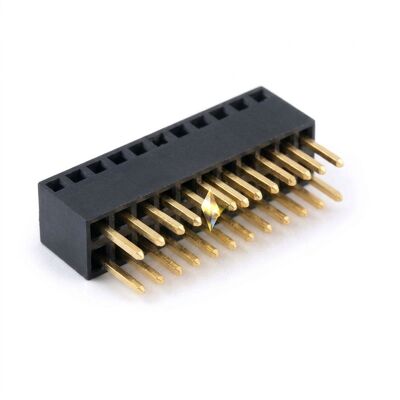

Οριζόντια υποδοχή στήριξης PCB 1,00mm Pitch μονής σειράς δεξιά γωνία θηλυκής κεφαλίδας

Οι συνδέσεις στην άκρη της πλακέτας είναι άβολες όταν μια κάθετη υποδοχή αναγκάζει το καλώδιο να στρίψει ενενήντα μοίρες μέσα σε ένα λεπτό περίβλημα. Αυτή η ορθή γωνία θηλυκής κεφαλής 1,00 mm φέρνει τον άξονα ζεύξης παράλληλα με την πλακέτα, έτσι ώστε ένα επίπεδο καλώδιο ή μια μικρή αρσενική κεφαλή να συνδέεται οριζόντια και να ακουμπά στον τοίχο του περιβλήματος. Το αποτέλεσμα είναι μια συναρμολόγηση χαμηλότερου προφίλ και μια μικρότερη διαδρομή καλωδίου σε προϊόντα όπου κάθε χιλιοστό βάθους έχει ήδη διατεθεί.

Σε βήμα 1,00 mm, οι ουρές επαφής έχουν πολύ λίγο μέταλλο για να δουλέψουν, οπότε το σώμα είναι χυτευμένο από PA6T και κάθε ουρά αγκυρώνεται μέσω ενός χυτευμένου καναλιού αντί να πιέζεται απλώς στον τοίχο. Αυτή η λεπτομέρεια διατηρεί τις ουρές κάθετες κατά την εισαγωγή, η οποία είναι η κύρια αιτία αποτυχίας της συγκόλλησης σε εξαρτήματα ορθής γωνίας λεπτού βήματος. Η επιχρύσωση πάνω από ένα νικέλινο φράγμα προστατεύει τη διεπαφή επαφής και οι χυτευμένοι ώμοι μεταφέρουν τη δύναμη εισαγωγής απευθείας στην επιφάνεια της πλακέτας.

• Οριζόντιος άξονας ζεύξης: Φέρνει την είσοδο του καλωδίου παράλληλα με την πλακέτα, μειώνοντας το βάθος συναρμολόγησης σε λεπτά περιβλήματα.
• Αγκυρωμένες ουρές ορθής γωνίας: Τα χυτευμένα κανάλια κρατούν κάθε ουρά κάθετα, αποφεύγοντας τις κεκλιμένες συνδέσεις που μαστίζουν τα εξαρτήματα πλευρικής εισόδου λεπτού βήματος.
• Λεπτό βήμα 1,00 mm: Τριάντα κυκλώματα χωρούν στο πλάτος που ένα εξάρτημα 1,27 mm θα αφιέρωνε σε είκοσι τρία.
• Επιχρύσωση πάνω από νικέλιο: Προστατεύει τη διεπαφή επαφής από την υγρασία και τις θειούχες ενώσεις που είναι κοινές σε ελαστικές σφραγίδες.
• Ωμοι που φέρουν φορτίο: Η δύναμη εισαγωγής μεταφέρεται στην επιφάνεια της πλακέτας αντί μόνο στις συνδέσεις συγκόλλησης.
• Συμπαγές σώμα: Μικρό αποτύπωμα στην άκρη της πλακέτας αφήνει χώρο δρομολόγησης κάτω από τον σύνδεσμο.

Οι κεφαλές ορθής γωνίας 1,00 mm ταιριάζουν σε προϊόντα που συνδέονται πλευρικά: ένα επίπεδο καλώδιο που εξέρχεται από ένα φορητό τερματικό από το πλευρικό τοίχωμα, μια πλακέτα αισθητήρα που γλιστρά σε μια υποδοχή σε μια κύρια πλακέτα, ή μια μικρή αρσενική κεφαλή που συνδέεται στην άκρη μιας πλακέτας οδηγού οθόνης. Είναι συνηθισμένες σε φορητές ιατρικές συσκευές όπου το περίβλημα είναι μόνο λίγα χιλιοστά παχύτερο από την μπαταρία, σε ελεγκτές λωρίδων LED που συνδέονται σε μια ράγα, και σε αποκωδικοποιητές όπου μια εύκαμπτη μπροστινή όψη εισέρχεται από το πλάι. Όταν μια κάθετη υποδοχή θα ανάγκαζε μια ακτίνα κάμψης καλωδίου πιο σφιχτή από ό,τι επιτρέπει ο αγωγός, αυτό το εξάρτημα λύνει το πρόβλημα στον σύνδεσμο.

Οι θέσεις από 2 έως 30 κόβονται από συνεχή ταινία. Μπορούμε να χυτεύσουμε το περίβλημα με τοίχωμα κλειδώματος, ώστε η κεφαλή ζεύξης να μπορεί να εισέλθει μόνο με έναν τρόπο, να προσθέσουμε πείρους κλειδώματος πλακέτας για μηχανική συγκράτηση κατά τη συγκόλληση με κυματοειδή ροή, και να παρέχουμε το εξάρτημα σε ταινία για αυτοματοποιημένη τοποθέτηση. Επιλεκτική επιχρύσωση στα 0,38 ή 0,76 μικρόμετρα, μονωτικό PA9T για δεύτερη διέλευση αναρροής, και κλειστό κάτω μέρος για να κρατά τη ροή μακριά από το κλουβί επαφής είναι όλα διαθέσιμα. Οι μηχανικοί μας διατηρούν μια βιβλιοθήκη από αρσενικές κεφαλές ζεύξης στο ίδιο βήμα και θα αναφέρουν και τα δύο μισά μαζί, ώστε η στοίβαξη να είναι εγγυημένη διαστατικά.

Συσκευασμένο σε αντιστατικές σακούλες των 2000 τεμαχίων με φακελάκι αποξηραντικού, πέντε σακούλες ανά χαρτοκιβώτιο εξαγωγής. Επειδή οι ουρές προεξέχουν οριζόντια, κάθε σακούλα απορροφάται με ένα μαξιλάρι αφρού, ώστε η σειρά επαφών να μην ακουμπά στο πάτωμα του χαρτοκιβωτίου. Τα χαρτοκιβώτια εκτυπώνονται με την ουδέτερη ετικέτα CNJWY, διατηρούνται κάτω από 15 kg ακαθάριστο βάρος και κλείνουν με ταινία ασφαλείας. Οι παλέτες θαλάσσιας μεταφοράς τεντώνονται και δένονται για την υγρασία, και οι αεροπορικές αποστολές είναι επενδεδυμένες με αφρό. Οι διανομείς μπορούν να ζητήσουν σακούλες με δική τους επωνυμία, χαρτοκιβώτια με γραμμωτό κώδικα και συσκευασία δοκιμασμένης πτώσης. Κάθε παρτίδα περιλαμβάνει μια αναφορά διαστάσεων που καλύπτει το βήμα, τη γωνία της ουράς και το ύψος του σώματος, καθώς και ένα πιστοποιητικό πάχους επιχρύσωσης και μια δήλωση RoHS.
