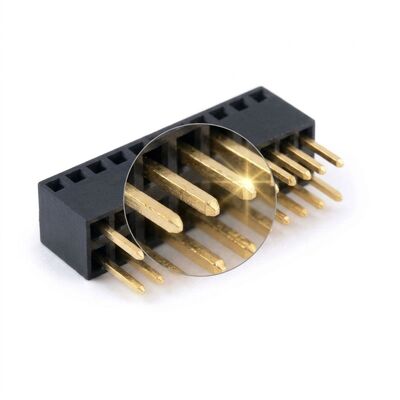

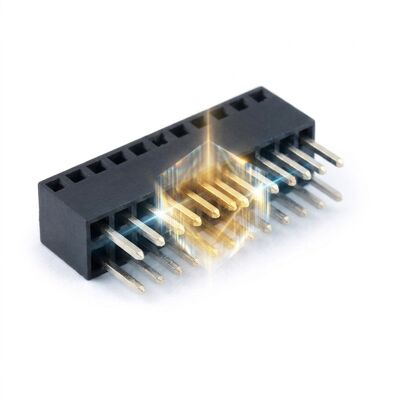

Υποδοχή 2,54 mm Pitch High Current 5A Θηλυκή κεφαλίδα διπλής επαφής Υποδοχή PCB Power

Οι περισσότεροι σύνδεσμοι 2.54mm έχουν ονομαστική ισχύ δύο ή τριών αμπέρ, κάτι που είναι εντάξει για σήματα και οριακό για τροφοδοσία. Αυτή η παραλλαγή αυξάνει το όριο στα 5A ανά επαφή χρησιμοποιώντας δύο ανεξάρτητα ελατήρια σε κάθε ακροδέκτη αντί για ένα, διπλασιάζοντας την αγώγιμη διαδρομή και την κανονική δύναμη ταυτόχρονα. Το παχύτερο φύλλο φωσφορικού μπρούντζου 0.30mm μειώνει επίσης την αύξηση της θερμοκρασίας που διαφορετικά θα περιόριζε το ρεύμα σε ένα πυκνό μπλοκ συνδετήρων.

Επειδή η επαφή διαχέει περισσότερη θερμότητα, ο μονωτήρας μετακινείται προς τα πάνω σε PA9T και το σώμα χυτεύεται με ευρύτερα κενά αέρα μεταξύ των κυψελών, ώστε η θερμότητα να φεύγει από το πεδίο των ακίδων αντί να εμποτίζεται στο περίβλημα. Το αποτέλεσμα είναι ένας συνδετήρας που μεταφέρει ρεύμα κινητήρα, ρεύμα οδηγού LED ή ρεύμα θερμαντήρα μέσω του ίδιου αποτυπώματος 2.54mm που οι μηχανικοί χρησιμοποιούν ήδη για σήματα, αποφεύγοντας έναν ξεχωριστό ακροδέκτη σε πλακέτες που δεν έχουν χώρο για έναν.

• 5A ανά επαφή: Τα διπλά ελατήρια διπλασιάζουν την αγώγιμη διαδρομή και την κανονική δύναμη, αυξάνοντας την ονομαστική τιμή πολύ πάνω από τις τυπικές υποδοχές 3A.
• Φωσφορικός μπρούντζος 0.30mm: Το παχύτερο υλικό επαφής μειώνει την αύξηση της θερμοκρασίας, ώστε η ονομαστική τιμή ρεύματος να ισχύει σε πυκνά μπλοκ.
• Διπλά ελατήρια επαφής: Δύο ανεξάρτητα ελατήρια διατηρούν την πίεση εάν χαλαρώσει ένα, βελτιώνοντας την αξιοπιστία υπό δονήσεις.
• Ανθεκτικό στη θερμότητα σώμα PA9T: Αντέχει σε λειτουργία περιβάλλοντος 125 C και αναρροή 260 C χωρίς να μαλακώνει γύρω από τις κυψέλες επαφής.
• Ροή αέρα ανοιχτής κυψέλης: Ευρύτερα χυτευμένα κενά επιτρέπουν στη θερμότητα να διαφύγει από το πεδίο των ακίδων αντί να εμποτιστεί στον μονωτήρα.
• Ίδιο αποτύπωμα 2.54mm: Αντικαθιστά μια τυπική κεφαλίδα σήματος χωρίς να αλλάζει το μοτίβο προσγείωσης του PCB ή τον πείρο ζεύξης.

Οι κεφαλίδες 2.54mm υψηλού ρεύματος χρησιμοποιούνται όπου μια πλακέτα πρέπει να μετακινήσει ισχύ χωρίς να προσθέσει έναν βιδωτό ακροδέκτη. Οι πλακέτες οδηγών κινητήρων τις χρησιμοποιούν για να μεταβιβάσουν το ρεύμα φάσης σε ένα στάδιο ισχύος, οι φωτιστικές μονάδες LED τις χρησιμοποιούν για να γεφυρώσουν μια πλακέτα οδηγού και μια πλακέτα κινητήρα φωτός, και τα συστήματα διαχείρισης μπαταριών τις χρησιμοποιούν για να φέρουν το ρεύμα καλωδίωσης της κυψέλης στην πλακέτα μέτρησης. Εμφανίζονται επίσης σε ελεγκτές θέρμανσης, όπου μια πλακέτα ρελέ τροφοδοτεί αντιστατικά φορτία, και σε μονάδες σηματοδότησης σιδηροδρόμων που πρέπει να αντέχουν σε αυξημένες θερμοκρασίες περιβάλλοντος. Σε κάθε περίπτωση, ο συνδετήρας μεταφέρει πολλά αμπέρ διατηρώντας τη συναρμολόγηση επισκευάσιμη.

Μπορούμε να προσαρμόσουμε την επαφή στο προφίλ ρεύματός σας: μια παραλλαγή 6A με παχύτερη επίστρωση είναι διαθέσιμη, και μια έκδοση με ένα ζεύγος ισχύος και τις υπόλοιπες θέσεις ως τυπικές επαφές σήματος παράγεται κατόπιν αιτήματος. Οι θέσεις από 2 x 2 έως 2 x 20 κόβονται από ταινία χωρίς χρεώσεις εργαλείων. Προαιρετικά χαρακτηριστικά περιλαμβάνουν έναν τοίχο πολώσεως για την αποφυγή αντίστροφης εισαγωγής ισχύος, μια κλειδωμένη πρώτη θέση, πάχος χρυσού 0.76 ή 1.27 μικρομέτρων για προγράμματα υψηλής αξιοπιστίας και έναν πείρο εντοπισμού για αυτοματοποιημένη συναρμολόγηση. Η μηχανική υποστήριξη περιλαμβάνει μια καμπύλη μείωσης ρεύματος για τη θερμοκρασία περιβάλλοντος και την περιοχή χαλκού της πλακέτας σας.

Συσκευασμένα 1000 τεμάχια ανά αντιστατική σακούλα με ξηραντικό, δέκα σακούλες ανά χαρτοκιβώτιο εξαγωγής. Επειδή αυτά τα εξαρτήματα θερμαίνονται κατά τη λειτουργία, κάθε χαρτοκιβώτιο φέρει τον αριθμό παρτίδας παραγωγής που συνδέεται με την καταγραφή της δοκιμής μείωσης ρεύματος για αυτήν την παρτίδα. Το χαρτοκιβώτιο είναι επενδεδυμένο με αφρό, ώστε τα ελατήρια επαφής να μην προφορτίζονται κατά τη μεταφορά, και η εσωτερική σακούλα είναι θερμοκολλημένη έναντι της υγρασίας. Το μικτό βάρος διατηρείται κάτω από 15 κιλά για αεροπορικές μεταφορές, και οι θαλάσσιες μεταφορές είναι παλετοποιημένες και τυλιγμένες με συρρικνωτή μεμβράνη. Διατίθενται ετικέτες ιδιωτικής ετικέτας, χαρτοκιβώτια με γραμμικό κώδικα και συσκευασίες δοκιμασμένες σε πτώση. Κάθε αποστολή περιλαμβάνει μια αναφορά αντίστασης επαφής, ένα πιστοποιητικό πάχους επίστρωσης και μια περίληψη δοκιμής αύξησης θερμοκρασίας.
