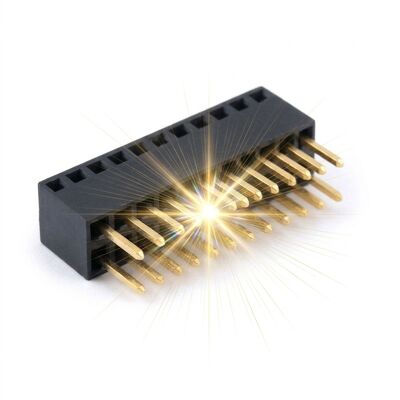

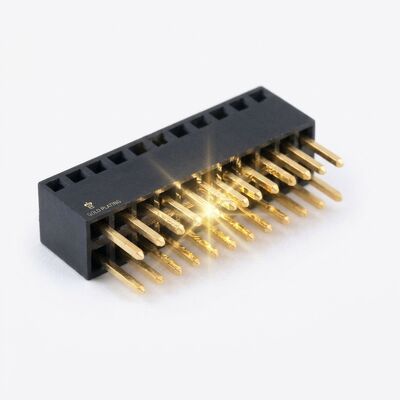

Υποδοχή 0,8 mm Pitch Fine Pitch Mezzanine Female Header Connector Dual Row 2x30P Stacking PCB Socking

Όταν δύο πλακέτες πρέπει να στοιβάζονται μέσα σε ένα περίβλημα με πάχος μόλις λίγα χιλιοστά, η απόσταση των συνδετήρων γίνεται ο περιοριστικός παράγοντας πριν από οτιδήποτε άλλο. Με απόσταση 0,8 mm, αυτή η θηλυκή κεφαλίδα διπλής σειράς χωράει εξήντα επαφές σε ένα σώμα μόλις πάνω από 12 mm, δίνοντας στους σχεδιαστές μια διεπαφή πλακέτας προς πλακέτα που παραμένει εντός του περιγράμματος της μικρότερης πλακέτας. Είναι η κατηγορία πυκνότητας που χρησιμοποιείται από φορητά όργανα, μονάδες κάμερας και συμπαγείς ραδιοφωνικές μονάδες, όπου ένας σύνδεσμος 1,27 mm θα ξεπερνούσε την άκρη της πλακέτας.

Τα εξαρτήματα πλακέτας προς πλακέτα με λεπτή απόσταση ζουν ή πεθαίνουν από την ομοπλαναρικότητα. Κάθε επαφή εδώ συγκρατείται σε ένα χυτό κελί με ελεγχόμενο παράθυρο ουράς, και η τελική σειρά ουρών ελέγχεται για επιπεδότητα σε όλο το μήκος του σώματος. Η επιχρύσωση 0,38 μικρομέτρων πάνω από νικέλιο διατηρεί τη διεπαφή επαφής σταθερή σε χαμηλές δυνάμεις σύνδεσης, κάτι που έχει σημασία επειδή τα ελατήρια πρέπει να είναι αρκετά ελαφριά ώστε να επιτρέπουν τη χειροκίνητη συναρμολόγηση μιας μικρής στοίβας μεζανίν χωρίς να καταπονούνται οι συγκολλήσεις.

• Λεπτή απόσταση 0,8 mm: Εξήντα επαφές σε σώμα 12,4 mm, αρκετά μικρό για να παραμένει εντός του περιγράμματος συμπαγών πλακετών.
• Ελεγχόμενη ομοπλαναρικότητα: Κάθε ουρά εντοπίζεται από ένα χυτό παράθυρο και η τελική σειρά ελέγχεται για επιπεδότητα από άκρη σε άκρη.
• Ύψη στοίβας 4,0 έως 8,0 mm: Διάφορα ύψη χυτού σώματος καλύπτουν κοινά κενά μεζανίν χωρίς να αλλάζει το μοτίβο προσγείωσης της πλακέτας.

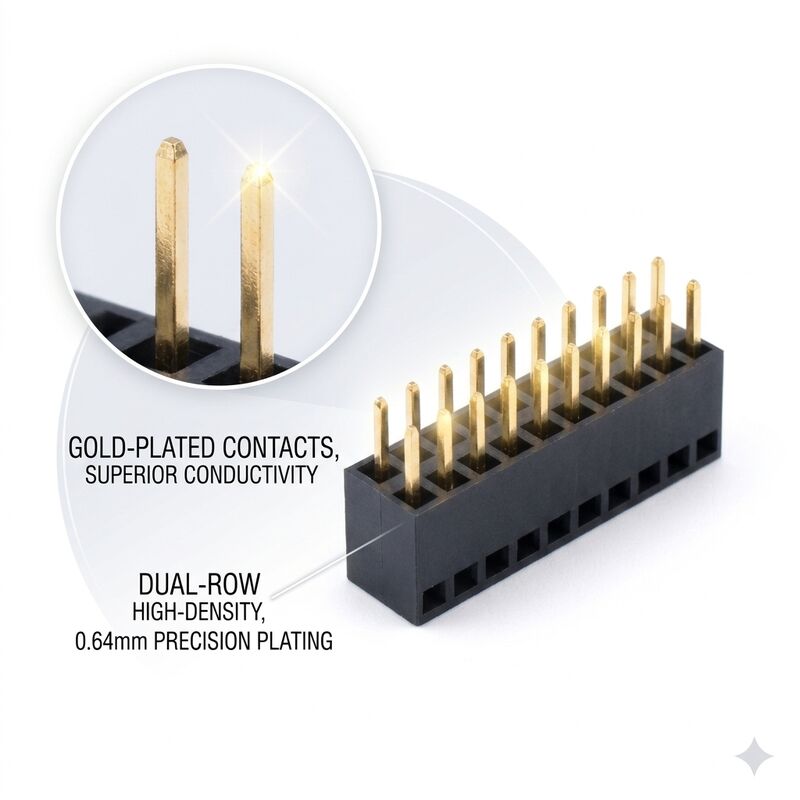

• Χρυσός 0,38 μικρομέτρων πάνω από νικέλιο: Σταθερή διεπαφή χαμηλής αντίστασης στις ελαφρές δυνάμεις σύνδεσης που απαιτούν τα ελατήρια λεπτής απόστασης.
• Μονωτικό PA9T: Διατηρεί τα κελιά επαφής κάτω του χιλιοστού σταθερά μέσω αναρροής 260 C και επαναλαμβανόμενων θερμικών κύκλων.
• Πείροι οδηγών: Οι χυτοί πείροι ευθυγράμμισης κεντράρουν την αντίστοιχη κεφαλίδα πριν εμπλακούν οι επαφές, προστατεύοντας τα λεπτά ελατήρια.

Οι σύνδεσμοι μεζανίν με απόσταση 0,8 mm βρίσκονται σε προϊόντα όπου ο χώρος της πλακέτας είναι πολύτιμος και το ύψος καθορίζεται από το περίβλημα. Οι φορητοί υπέρηχοι τους χρησιμοποιούν για τη σύνδεση μιας πλακέτας αναλογικού μπροστινού άκρου με μια πλακέτα ψηφιακής επεξεργασίας, οι μονάδες κάμερας τους χρησιμοποιούν για συνδέσεις αισθητήρα με ISP, και οι συμπαγείς ραδιοφωνικές μονάδες τους χρησιμοποιούν μεταξύ μιας πλακέτας RF και μιας πλακέτας baseband. Εμφανίζονται επίσης σε βιομηχανικές κεφαλές αισθητήρων, σε τερματικά σημείων πώλησης που στοιβάζουν μια πλακέτα οθόνης πάνω από μια κύρια πλακέτα, και σε περιβλήματα καμερών αυτοκινήτων όπου οι δύο πλακέτες πρέπει να ευθυγραμμιστούν με ακρίβεια χιλιοστού.

Διατίθενται ύψη σώματος 4,0, 5,0, 6,5 και 8,0 mm από το ίδιο σύστημα επαφών, και μια αντίστοιχη αρσενική κεφαλίδα αναφέρεται από το ίδιο σχέδιο, ώστε να εγγυάται το ύψος στοίβαξης. Οι θέσεις από 2 x 10 έως 2 x 40 παράγονται χωρίς χρεώσεις εργαλείων. Μπορούμε να προσθέσουμε ένα θωρακισμένο κέλυφος για στοίβες ευαίσθητες σε RF, μια γλωττίδα συγκράτησης για μηχανική συγκράτηση και συσκευασία ταινίας και τροχού για αυτοματοποιημένη τοποθέτηση. Για προγράμματα αυτοκινήτων, η επιχρύσωση μπορεί να αυξηθεί σε 0,76 μικρόμετρα και το μονωτικό να μετακινηθεί σε βαθμό υψηλότερης θερμοκρασίας, και παρέχουμε μια πλήρη αναφορά επιθεώρησης πρώτου άρθρου με την παραγγελία δείγματος.

Οι υποδοχές μεζανίν λεπτής απόστασης αποστέλλονται σε αντιστατικές θήκες των 1000 τεμαχίων, με κάθε εξάρτημα να κάθεται στην δική του θήκη, ώστε καμία επαφή να μην αγγίζει γειτονική. Οι θήκες στοιβάζονται με ενδιάμεσα αφρώδη υλικά σε χαρτοκιβώτια εξαγωγής με την ουδέτερη ετικέτα CNJWY, και κάθε χαρτοκιβώτιο επισημαίνεται με το επίπεδο ευαισθησίας στην υγρασία, επειδή αυτά τα εξαρτήματα είναι μόνο για αναρροή. Το μικτό βάρος περιορίζεται στα 15 kg για αεροπορικές μεταφορές και οι παλέτες για θαλάσσιες μεταφορές τυλίγονται με ελαστικό φιλμ έναντι της υγρασίας του εμπορευματοκιβωτίου. Η συσκευασία ταινίας και τροχού είναι διαθέσιμη για αυτοματοποιημένες γραμμές. Κάθε αποστολή περιλαμβάνει αναφορά ομοπλαναρικότητας, φύλλο διαστάσεων πρώτου άρθρου και πιστοποιητικό πάχους επιχρύσωσης από την ίδια παρτίδα παραγωγής.
